● 프로세스 산업의 표준 응용 프로그램
● 부식성, 오염 또는 이종 압력 매체에 적합합니다
● 내부 다이어프램, 상단 및 하부 하우징 용접 된 설계
● 밀봉되지 않습니다
● 탁월한 비용 성능 비율
|
압력 등급 |
50 b 압력 최대 110bar |
|
|
압력 범위 |
0 ... 0.6MPA ~ 0 ... 9MPA |
|
|
상단 주택 (기기 연결) |
재료 스테인레스 스틸 316 L, G ½ 암컷 |
|
| 횡격막 |
물질 스테인레스 스틸 316 L, 상체와 용접 |
|
|
하위 주택 (프로세스 연결) |
재료 스테인레스 스틸 316 L, G ½ B 수컷, |
|
|
압력 게이지 온도 범위 |
프로세스 -10 ... +150 ℃ |
|
|
유체를 채우십시오 |
KN2 실리콘 오일 |
|

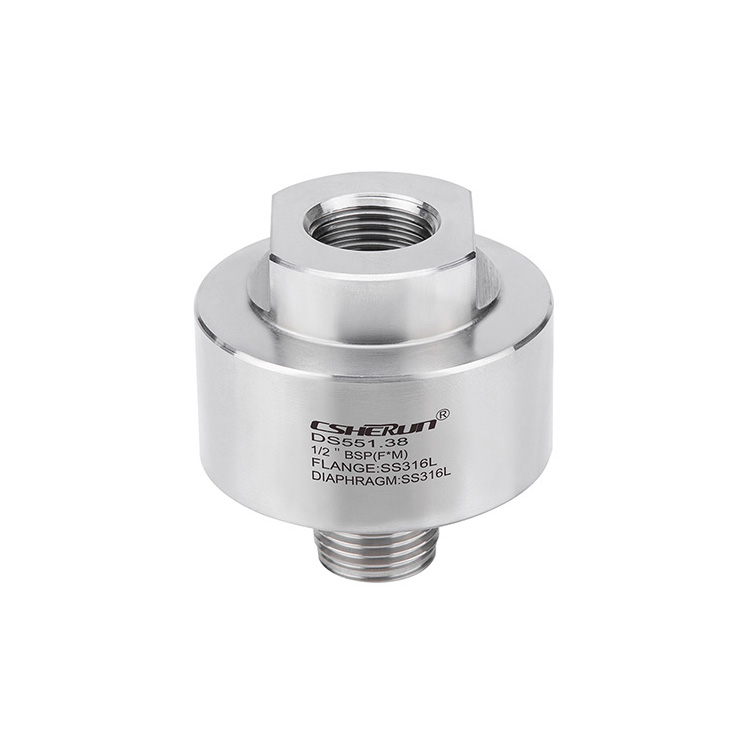

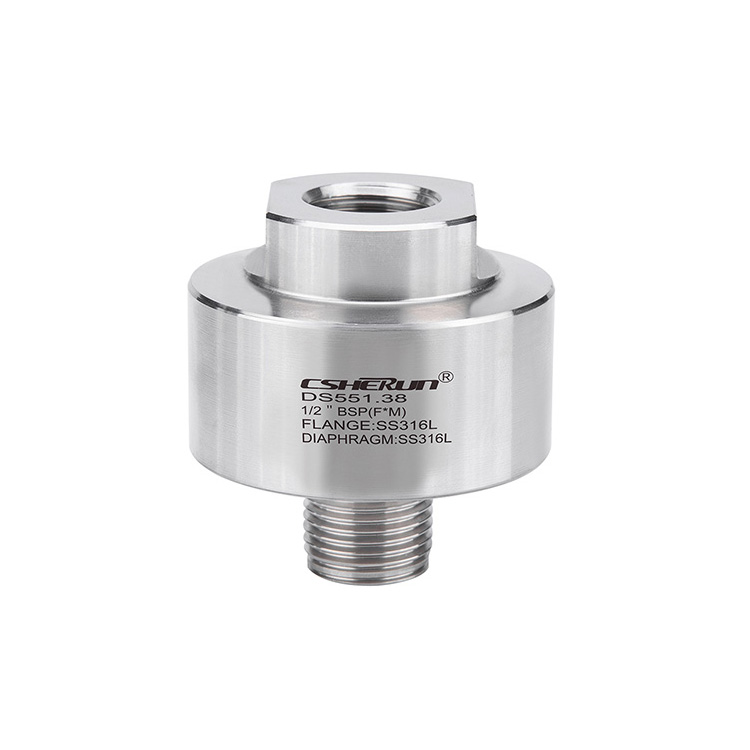

Bourdon 튜브 모델 S.SW06.010.100/S.SW06.030.100이 포함 된 압력 게이지가 포함 된 조합 다이어프램 씰 모델 DS551.38 권장 가능성
|
프로세스 연결 g |

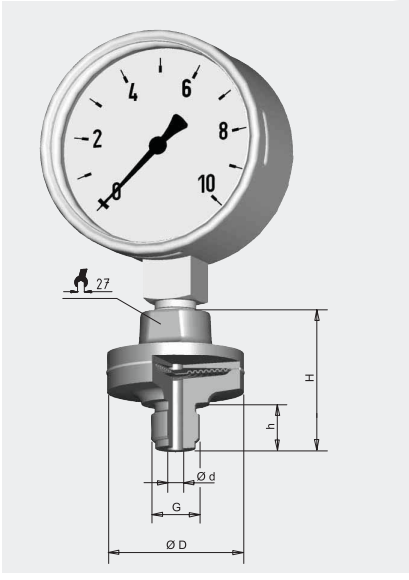

mm의 치수 |
kg의 체중 |
|||
|
|
D |
d |
H |
h |
|
|
G1/2B |
59 |
7 |
60.5 |
20 |
0.48 |
|
1/2npt |
59 |
7 |
59.5 |
19 |
0.48 |
모델 / 프로세스 연결 / 충전 유체 / 압력 게이지 모델 / 압력 범위 / 프로세스 조건
