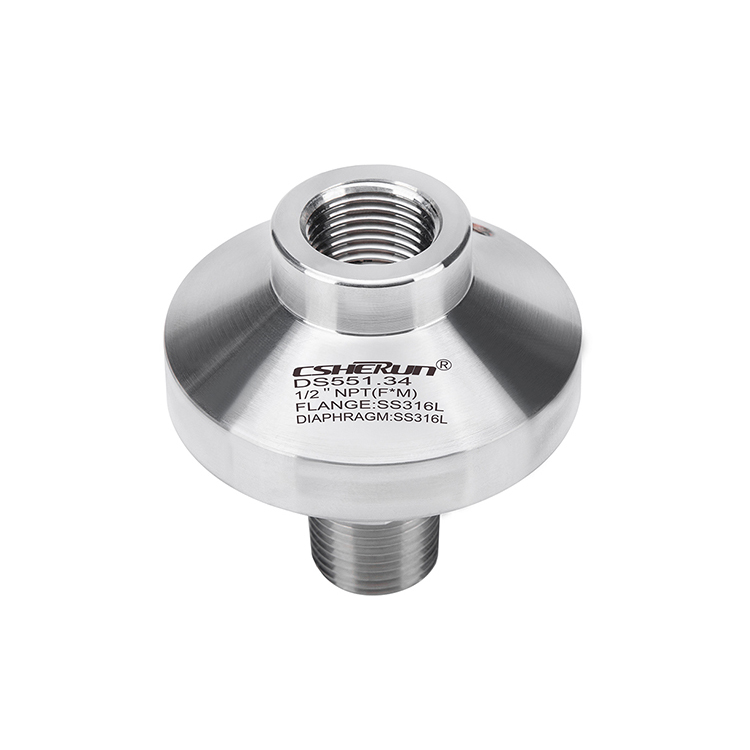

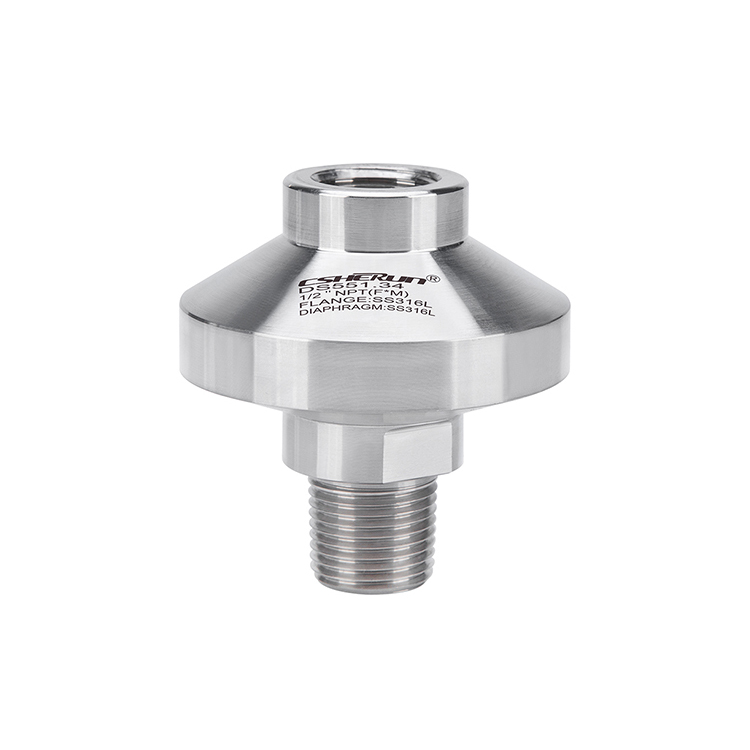

나사산 연결이있는 다이어프램 씰

응용 프로그램

● 공격적, 뜨겁고 부식성, 환경 적으로 위험하거나 독성 매체

● 석유 및 가스 산업, 화학 및 석유 화학 산업

● 수처리

● 다재다능한 응용 프로그램

특별한 기능

● 스레드와의 프로세스 연결

● 내부 다이어프램, 다이어프램 씰 부품이 완전히 용접 된 버전

● 다양한 프로세스 연결 및 재료 선택

● 플러싱 연결 선택 선택적으로 사용 가능합니다

● 최대 1,000 바 [14,500 psi]의 높은 압력을 달성 할 수 있습니다.

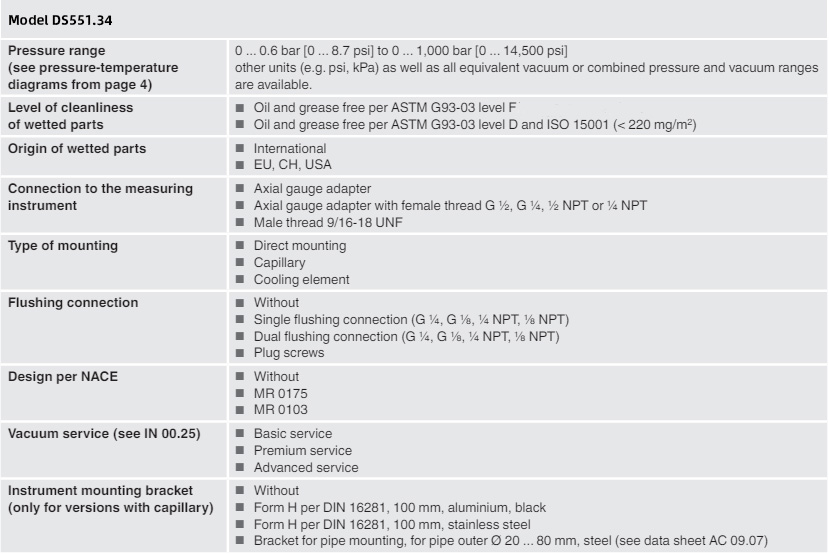

사양

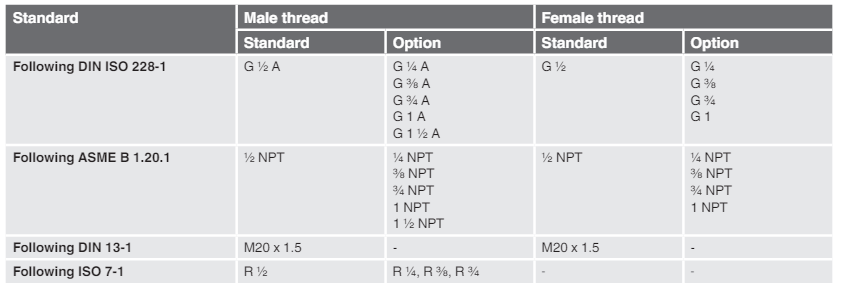

프로세스 연결

요청시 기타 프로세스 연결

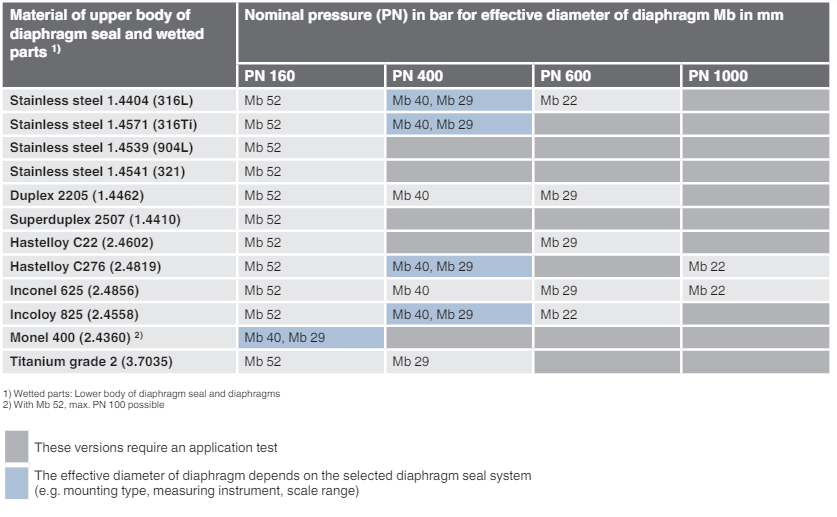

허용하는 공칭 압력 (PN)

다이어프램 씰 시스템의 허용 공칭 압력 (PN)은 선택된 재료로부터 발생하며 다이어프램 씰의 효과적인 다이어프램 직경에 따라 다릅니다 (아래 표 참조). 또한 허용 압력/온도 등급을 고려해야합니다. 관련 압력 온도 다이어그램의 경우.

다이어프램 씰 시스템의 최대 허용 공정 온도는 또한 결합 방법, 시스템 충전 유체 및 측정 기기에 의해 제한된다.

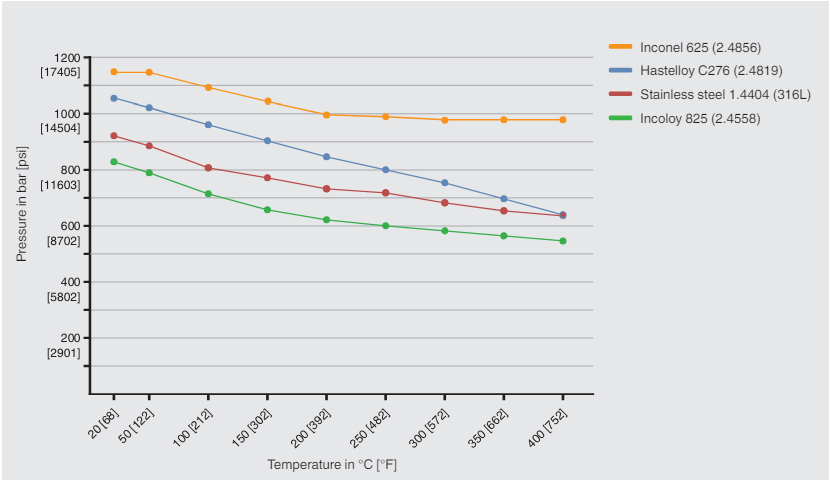

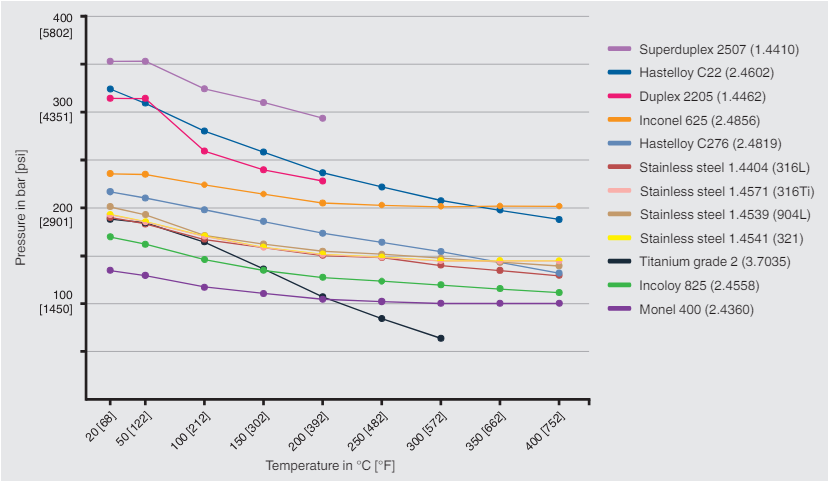

압력 온도 다이어그램

다이어프램 MB 52 mm의 유효 직경

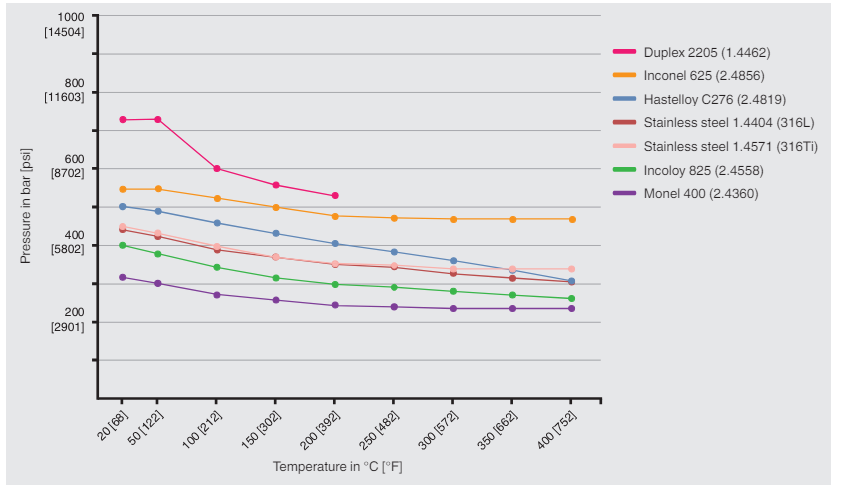

압력 온도 다이어그램

다이어프램 mb 40 mm의 유효 직경

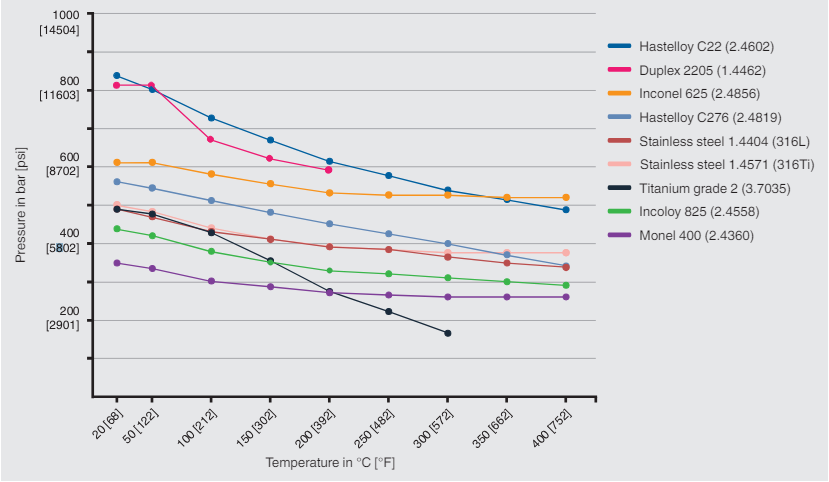

압력 온도 다이어그램

다이어프램 MB 29 mm의 유효 직경

압력 온도 다이어그램

다이어프램 mb 22 mm의 유효 직경

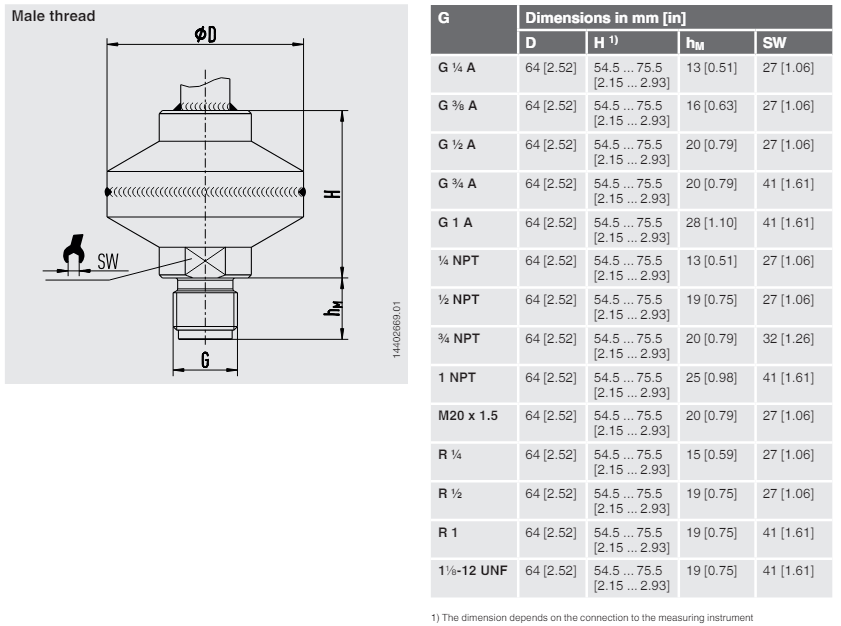

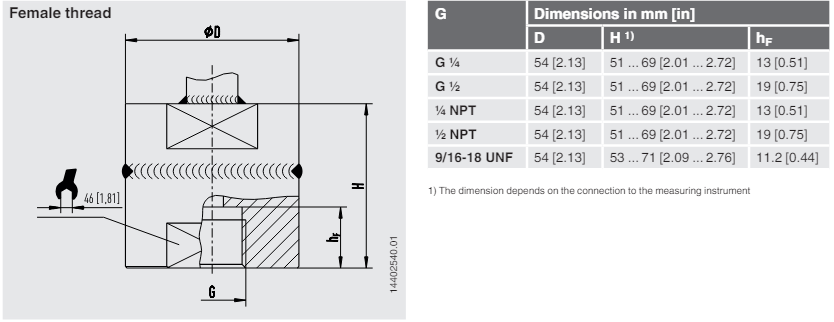

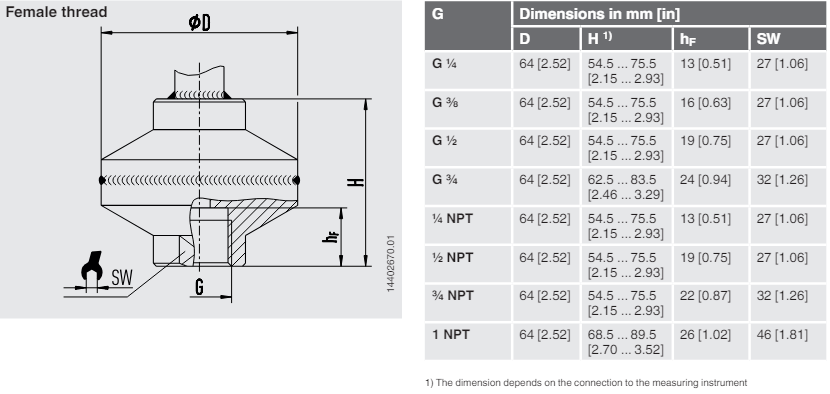

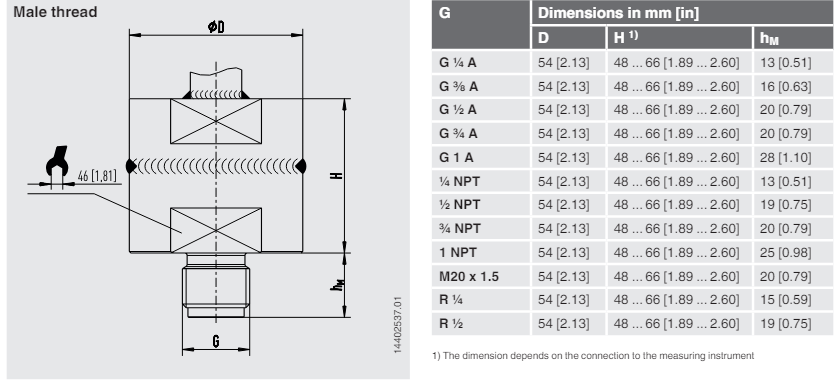

다이어프램 씰, 모델 DS551.34

다이어프램 MB 52 mm의 유효 직경

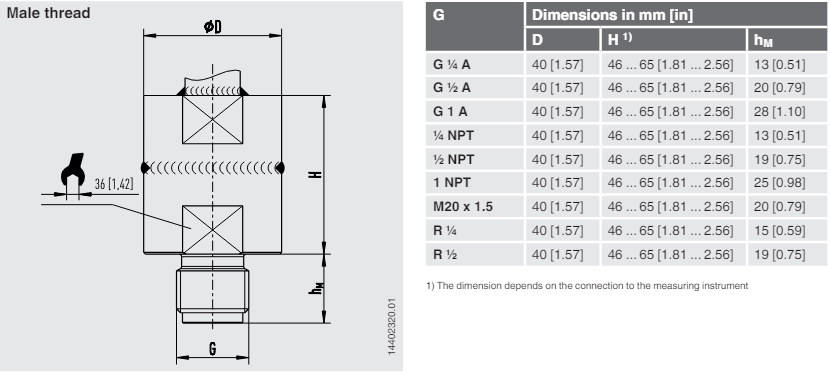

다이어프램 씰, 모델 DS551 .34

다이어프램 mb 40 mm의 유효 직경

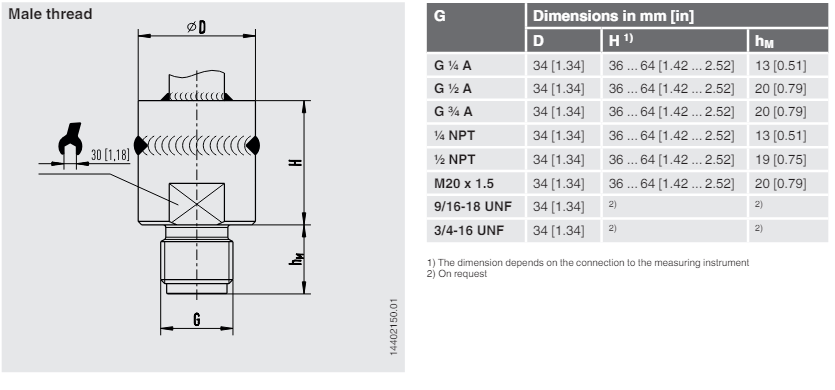

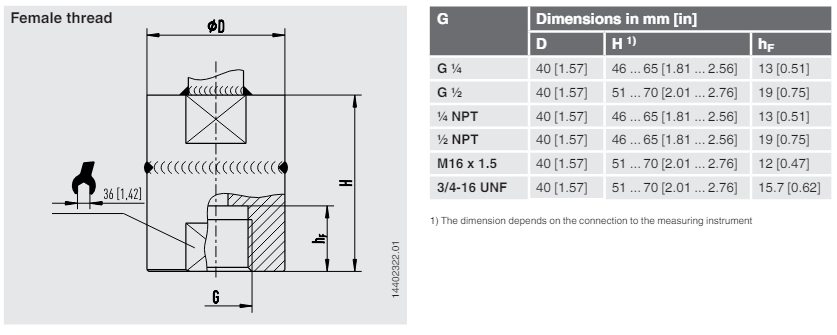

다이어프램 씰, 모델 DS551.34

다이어프램 MB 29 mm의 유효 직경

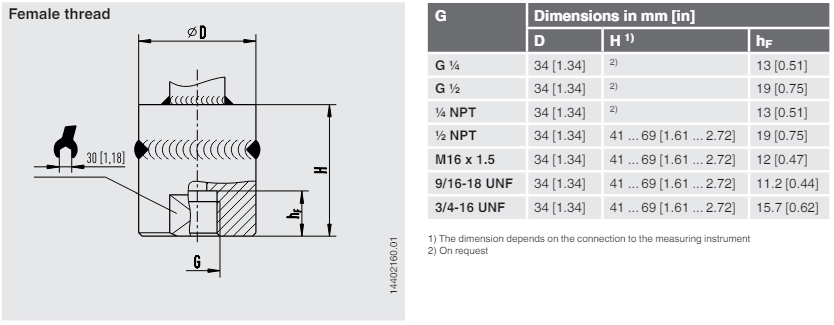

다이어프램 씰, 모델 DS551 .34

다이어프램 mb 22 mm의 유효 직경

다이어프램 씰 :

다이어프램 씰 모델 / 프로세스 연결 (프로세스 연결 표준, 나사산, 공칭 압력 등급) / 재료 (상단 바디, 다이어프램, 하체) / 플러시 연결 (플러그 스크류) / 습한 부품의 청결도 / 습식 부품 / 인증서의 정화 수준에 대한 연결

다이어프램 씰 시스템 :

다이어프램 씰 모델 / 프로세스 연결 (프로세스 연결 표준, 스레드, 공칭 압력 등급) / 재료 (상단 바디, 다이어프램, 하체) / 플러시 연결 (플러그 스크류) / 압력 측정 기기 모델 (데이터 시트 당) / 장착 (직접 장착, 냉각 요소, 캡직) / 분. 그리고 맥스. 공정 온도 / 분. 그리고 맥스. 주변 온도 / 진공 서비스 / 압력 전송 매체 / 인증서 / 인증서 / 습식 부품의 청결 수준 / 습식 부품 / 기기 장착 브래킷의 원점
