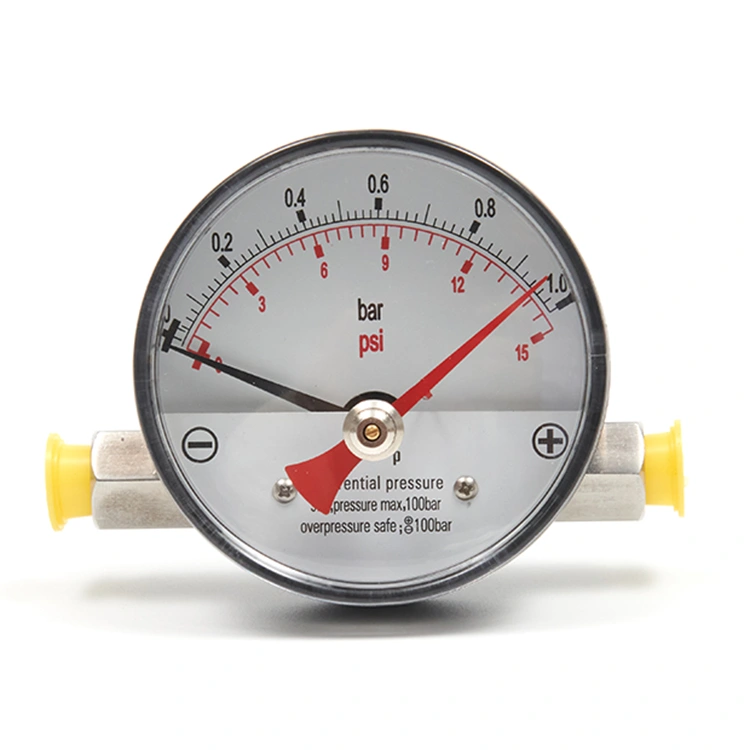

자기 피스톤이 있는 차압 게이지

자기 피스톤이 있는 차압 게이지-모델 DP80은 게이지의 감도와 정확도를 향상시키는 자기 피스톤 설계가 특징입니다. 이 혁신적인 기능을 사용하면 포인터를 더욱 부드럽고 반응적으로 움직일 수 있어 까다로운 환경에서도 정확한 판독값을 얻을 수 있습니다.

산업계의 혹독한 사용을 견딜 수 있도록 제작된 모델 DP80은 오래 지속되는 성능을 보장하는 내구성 있는 전체 금속 구조를 자랑합니다. 또한 자기 피스톤 설계는 마찰과 마모를 최소화하여 게이지의 수명을 연장하고 유지 관리 요구 사항을 줄여줍니다.

차압계의 선두 제조업체인 CSHERUN Factory는 고품질 제품과 탁월한 고객 서비스를 제공하기 위해 최선을 다하고 있습니다. 당사의 모델 DP80은 산업 부문의 엄격한 표준을 충족하도록 설계 및 제조되어 압력 측정 요구 사항에 대한 신뢰성과 정확성을 보장합니다.

석유 및 가스, 화학, 발전 또는 수처리 산업에 관계없이 자기 피스톤이 있는 차압 게이지-모델 DP80은 정확한 압력 측정을 위한 신뢰할 수 있는 솔루션입니다. 당사의 제품과 서비스에 대해 자세히 알아보려면 지금 CSHRUN Factory에 문의하십시오.

애플리케이션

●가스 및 액체 매체의 경우 점성이 높거나 결정화됨

●필터 시스템

●펌프 모니터링

●냉각 회로

●파이프라인 시스템

특별한 기능

●차압 측정 범위 0 ... 400mbar ~ 0 ... 10bar

●스테인리스 스틸로 만든 컴팩트한 시스템 케이스, 높은 작동 압력(정압)에 적합, 선택적으로 100, 250 또는 400바

●양쪽의 과부하 안전성을 최대화 작업 압력

●시스템 및 표시 케이스 교환 가능 현장

●최대 2개의 리드 접점을 개조할 수 있습니다. 그리고 현장에서 조정

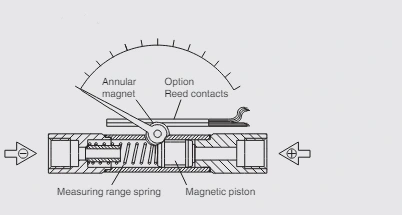

원리의 삽화

부착된 기호에 따라 장착

⊕ 고압, ⊖ 저압

압력 p1 및 p2는 압력 부하 자기 피스톤 또는 자기 피스톤에 의해 분리된 측정 챔버의 ⊕ 및 ⊖ 측면에 작용합니다.

압력 차이로 인해 측정 범위 스프링에 의해 지지되는 피스톤의 축 방향 이동(편향)이 발생합니다.

기구 포인터에 장착된 환형 자석은 피스톤에 통합된 자석을 따라가므로 각 피스톤 위치에 포인터의 정의된 위치가 할당됩니다.

이 설계를 통해 측정 시스템과 표시를 기계적으로 완전히 분리하는 동시에 외부로의 누출을 방지할 수 있습니다.

측정 챔버의 ⊕에서 ⊖ 방향으로의 체적 흐름은 기계적 설계로 최소화되며 표준 공정을 방해하지 않습니다.
