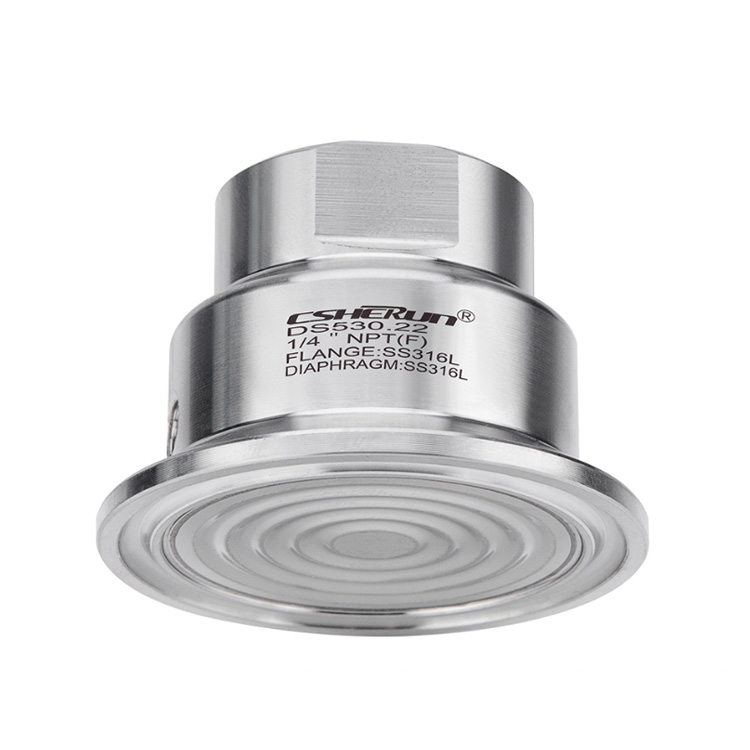

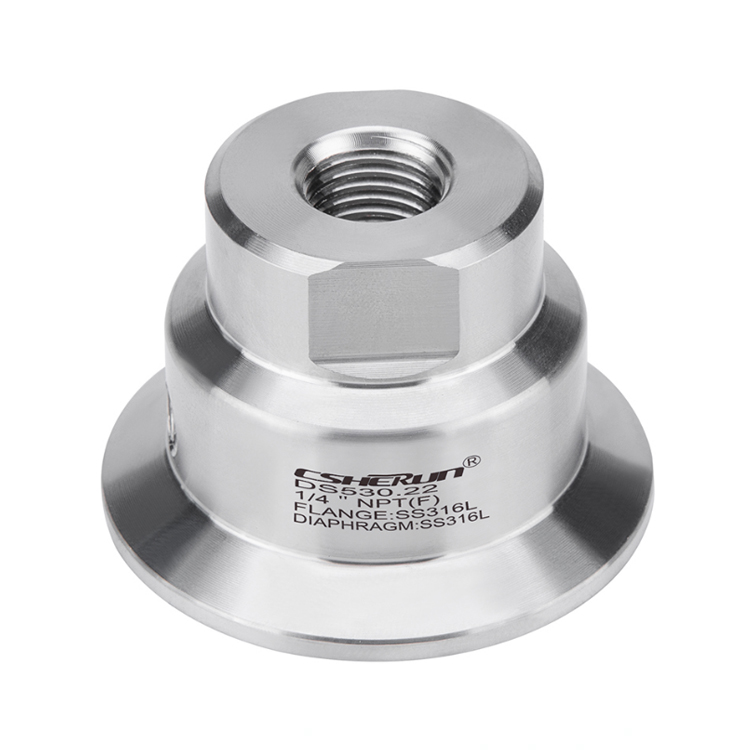

멸균 연결이있는 다이어프램 씰

광범위한 매체 및 온도와 호환되는 고품질 재료로 구성된 멸균 커넥션을 갖춘 다이어프램 씰. 클램프 연결 설계를 통해 기존 프로세스 시스템에 쉽게 설치하고 통합 할 수있어 작업이 최소화됩니다.

이 씰의 멸균 다이어프램은 프로세스 매체의 오염 및 교차 오염을 방지하는 중요한 장벽을 제공합니다. 이것은 멸균 조건이 중요한 바이오 제약 제조, 의료 기기 생산 및 식품 및 음료 가공과 같은 응용 분야에서 특히 중요합니다.

멸균 연결을 갖춘 신뢰할 수있는 다이어프램 씰 제조업체로서 우리는 고품질 제품과 탁월한 고객 서비스를 제공하기 위해 노력하고 있습니다. 멸균 연결을 갖춘 다이어프램 씰은 멸균 처리 산업의 엄격한 표준을 충족하도록 설계 및 제조되어 압력 측정 요구의 신뢰성과 정확성을 보장합니다.

바이오 제약, 의료 기기, 식품 및 음료 또는 기타 중요한 산업에 관계없이 멸균 연결을 갖춘 다이어프램 씰은 멸균 환경에서 압력 측정을위한 솔루션입니다. 제품 및 서비스에 대한 자세한 내용은 오늘 저희에게 연락하십시오.



응용 프로그램

● 위생 응용

● 가스, 압축 공기, 증기; 액체, 페이스트, 가루 및 결정화 매체

● 울트라 퓨 스팀 시스템

● 파이프 라인 및 선박에 장착

● 압력/진공 모니터링 (예 : 진공 컨베이어, 펌프 모니터링

특별한 기능

● 잔류 물이없는 빠른 청소

● 클램프 연결을 쉽게 열 수 있습니다 청소 및 밀봉 교체

● SIP 및 CIP에 적합합니다

● ASME BPE에 따라 준수합니다

사양

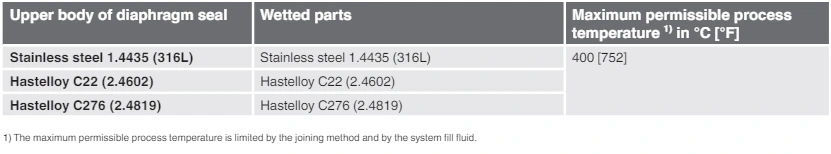

재료 조합

요청시 특수 공정 온도에 대한 추가 재료 조합

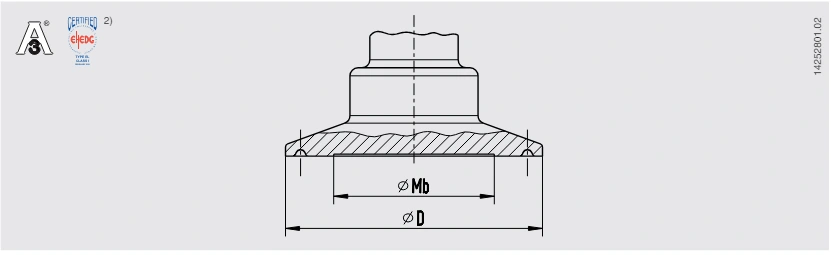

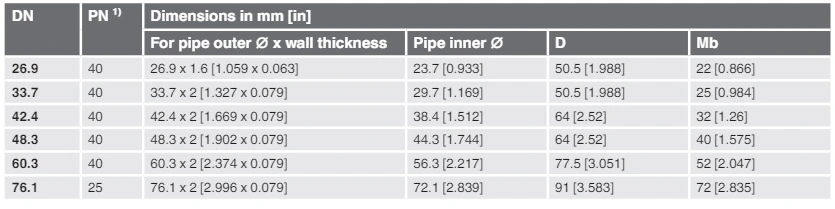

모델 DS530.22

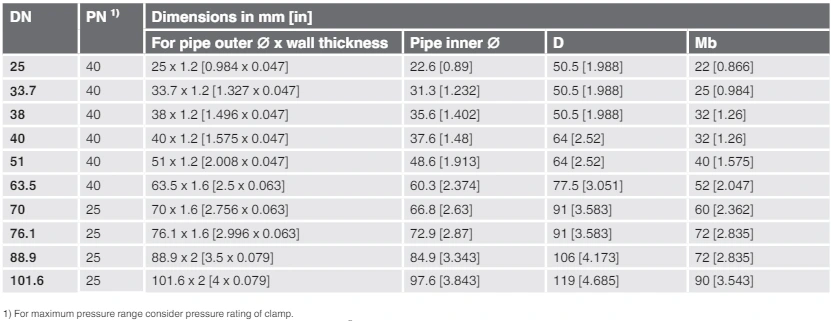

프로세스 연결 : DIN 32676 당 클램프 연결

DIN 당 파이프 표준 11866 행 B 및 ISO 1127 행 1

프로세스 연결 : DIN 32676 당 클램프 연결

DIN 당 파이프 표준 11866 행 C 또는 ASME BPE

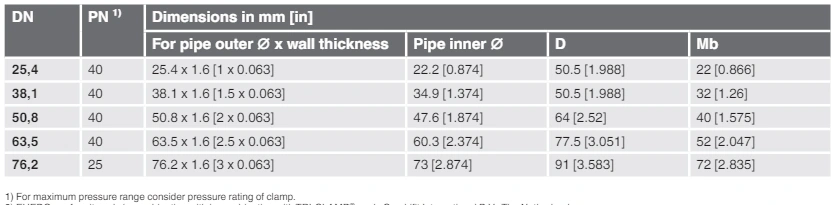

프로세스 연결 : BS4825 파트 3 당 클램프 연결

BS4825 Part 3 및 O.D에 따라 파이프 표준 튜브

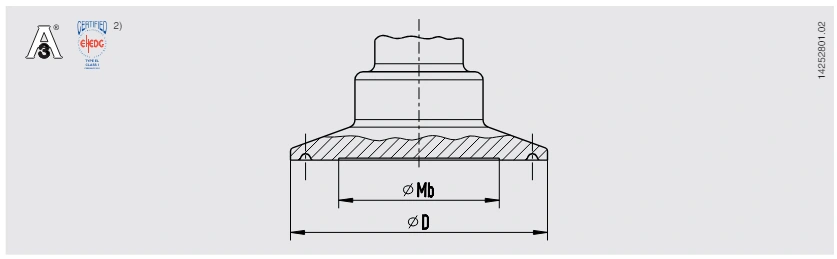

모델 DS530.52

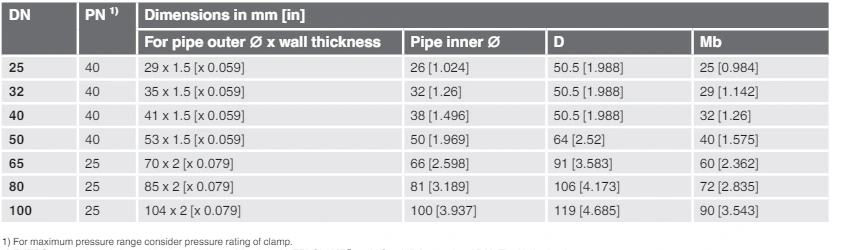

프로세스 연결 : DIN 32676 당 클램프 연결

DIN 당 파이프 표준 11866 행 A 및 DIN 11850 행 2

요청시 추가 차원 및 더 높은 공칭 압력

모델 DS530.53

프로세스 연결 : ISO 2852 당 클램프 연결

ISO 당 파이프 표준 2037 및 BS 4825 Part 1

요청시 추가 차원 및 더 높은 공칭 압력

다이어프램 씰 :

다이어프램 씰 모델 / 프로세스 연결 (프로세스 연결 유형, 파이프 표준, 파이프 치수) / 재료 (상단 바디, 다이어프램) / 습식 부품의 표면 거칠기 / 밀봉 / 습식 부품의 청결 / 습식 부품 / 인증서의 정화 수준 / 씰링 / 씰링 / 인증서 / 인증서.

다이어프램 씰 시스템 :

다이어프램 씰 모델 / 프로세스 연결 (프로세스 연결 유형, 파이프 표준, 파이프 치수) / 재료 (상단 바디, 다이어프램) / 표면 거칠기 습식 부품 / 밀봉 / 압력 측정 기기 모델 (데이터 시트 당) / 장착 (직접 장착, 냉각 요소, 모세관) / 분. 그리고 맥스. 공정 온도 / 분. 그리고 맥스. 주변 온도 / 진공 서비스 / 시스템 채우기 유체 / 증명서 / 높이 차이 / 습식 부품의 청결 수준 / 습식 부품 / 기기 장착 브래킷의 원점
