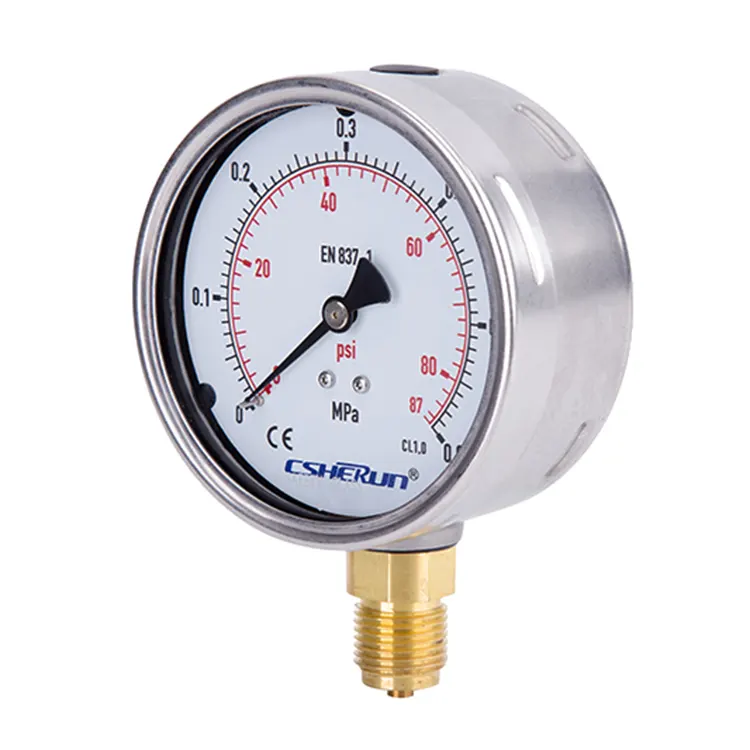

액체 충진 압력 게이지

Model:S.BW03 NS63, 100, 160

중국 CSHERUN이 공급하는 액체 충전 압력 게이지는 부르동관 압력 게이지로 구리 합금으로 구성되고 스테인레스 스틸로 포장되어 진동 및 충격 저항이 보장됩니다. 심한 진동 및 높은 동적 압력 부하와 관련된 응용 분야에 이상적인 이 다용도 및 내구성이 뛰어난 게이지는 압력 시스템을 방해하거나 구리 합금 부품을 부식시키지 않는 모든 기체 및 액체 매체에 적합합니다. 측정 시스템 내에서 마모 및 부식 방지 조치가 감소되어 더 긴 서비스 수명을 제공하고 신뢰성과 비용 효율성이 중요한 유압 장치, 압축기, 조선 및 의료 공학을 포함한 광범위한 산업에서 응용 분야를 찾습니다.

문의 보내기

제품 설명

중국에서 생산된 정교한 액체 충진 압력 게이지는 미세 압력을 평가하고 어느 정도 과압 보호 기능을 제공하는 기능과 함께 가스 압력 측정에 주로 사용됩니다. 구리 합금으로 제작되고 견고한 스테인리스 스틸로 포장된 이 게이지는 정밀도와 내구성을 모두 보장합니다.

중국에서 제조된 CSHERUN 액체 충진 압력 게이지는 점성이 높지 않고 결정화되지 않으며 구리 합금에 부식을 일으키지 않는 기체 및 액체 매체와 함께 사용하도록 설계되었습니다. 가스 또는 증기를 측정할 때 호환성과 정확성을 보장하려면 "EN 837-2 이전 선택 기준" 표를 준수하는 것이 중요합니다.

추가적인 편의를 위해 CSHRUN은 특정 요구 사항에 따라 다이얼 표시를 사용자 정의할 수 있는 옵션을 제공합니다. 요청 시 다이얼에 회사 로고를 인쇄하여 액체 충진 압력 게이지에 맞춤형 터치를 제공할 수도 있습니다.

● 진동 및 충격 방지

● 심한 진동과 높은 동적 압력 부하에 적합

● 압력 시스템을 방해하거나 구리 합금 부품을 공격하지 않는 모든 기체 및 액체 매체에 적합합니다.

● 측정 시스템의 마모 및 부식 방지로 인해 사용 수명이 길어졌습니다.

● 유압

● 압축기, 조선

● 의공학

● 신뢰성과 비용 효율성

● 다양한 맞춤 버전 사용 가능

애플리케이션

● 점성이 높지 않은 기체 및 액체 매체의 경우 결정화되지 않으며 구리 합금을 공격하지 않습니다.

● !가스 또는 증기를 측정하려면 이 게이지를 "EN 837-2 이전 선택 기준" 표에 따라 사용해야 합니다.

CSERUN 순환 압력

압력계의 최대 눈금값(bar)	≤25	<25~600	<600~<1000
압력 사이클 수	120,000	100,000	30,000

명세서

설계	EN837-1
공칭 크기(mm)	63,100, 160
정확도 등급(EN837-1에 따름)	63mm　:Cl1.6 100, 160mm : Cl1.0
측정 범위	-1 … 0bar ~ -1 … 15bar 0 ~ 0.6bar ~ 0 ~ 1000bar
적용분야	꾸준한: ≤600bar 전체 범위 값 >600bar 3/4 X 실제 값 동적 부하: ≤600bar 0.9 X 전체 범위 값 >600bar 2/3 X 실제 값 짧은 시간: ≤600bar 1.3 X 전체 범위 값 >600bar 전체 범위 값
작동 온도 범위	주변: -20 .... +60℃ 매질: 최대 +60℃
온도 성능	측정계의 온도가 기준온도(+20℃)에서 벗어날 때: 스팬의 최대 ±0.4%/10k
보호 정도	IP65(EN 60529)

표준 버전

프로세스 연결	구리합금 G1/2B – 스패너 크기 SW22
연결 위치	하단 마운트 하단 후면 마운트 센터 백 마운트(NS63에만 해당)
압력 요소	구리합금 ≤60bar 'C' 유형 튜브 >60bar 나선형 튜브
움직임	구리합금
다이얼	알루미늄, 흰색, 다이얼 마킹 검정색과 빨간색
바늘	알루미늄, 블랙
사례	블로우 아웃 기능이 있는 스테인레스 스틸 304
총검형 베젤	스테인레스 스틸 304
창문	안전유리
채우는 액체	글리세린(99.5%), 실리콘오일(옵션)
