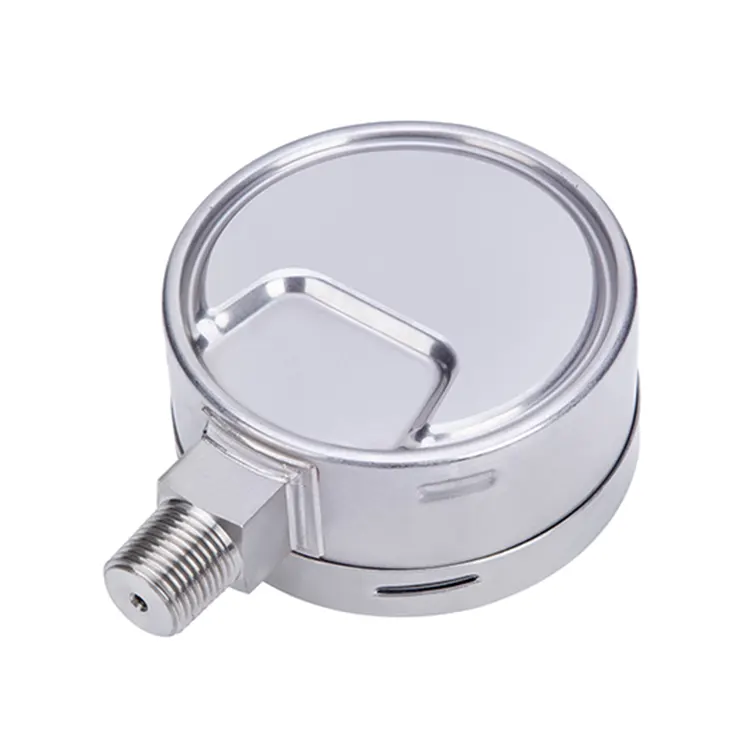

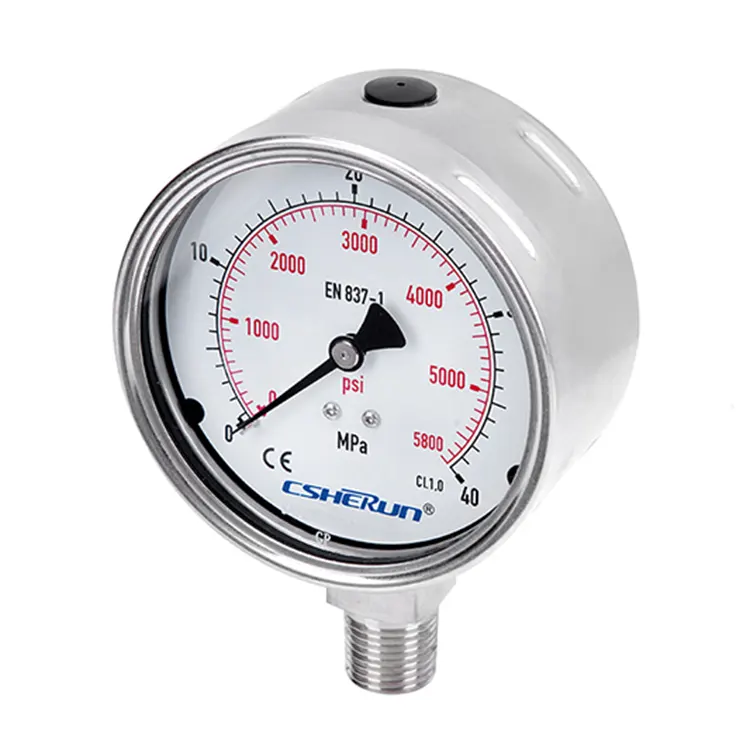

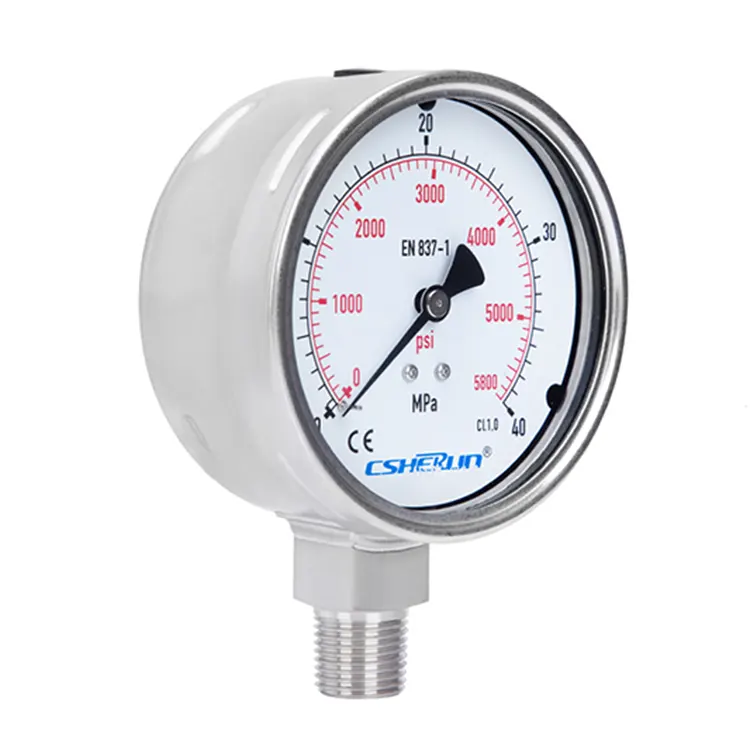

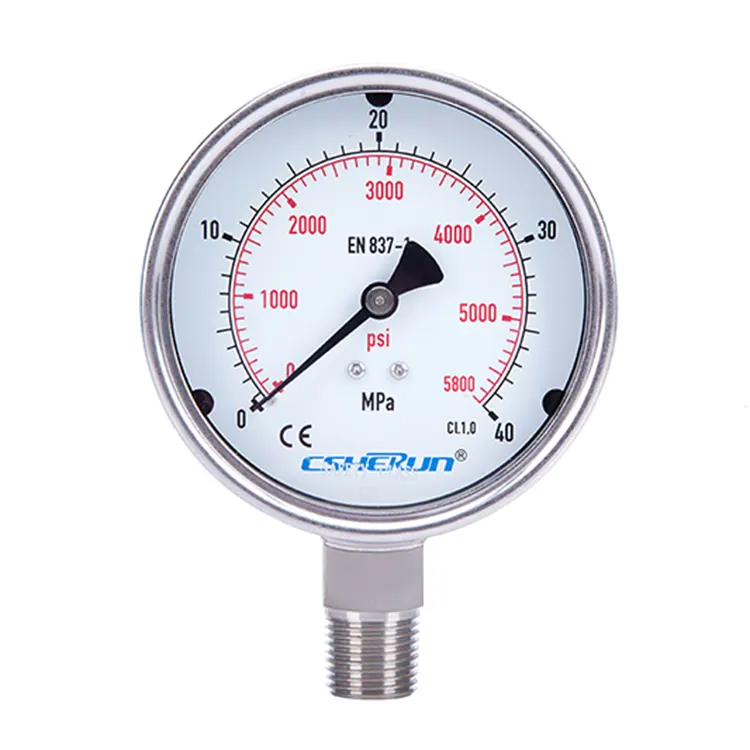

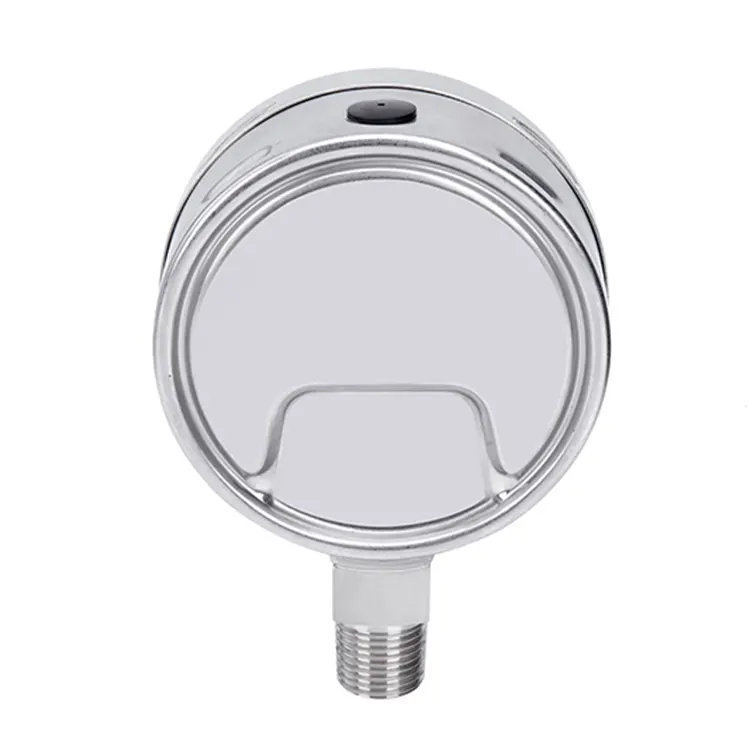

모넬 압력 게이지

Model:S.SM03 NS63, 100, 160
S.SM05 (safety version with solid baffle wall)

모넬 압력 게이지 공급 전문업체인 CSHERUN은 탁월한 로드 사이클 안정성과 충격 저항으로 유명한 모넬 버전을 특징으로 하는 부르동관 압력 게이지를 제공하는 데 탁월합니다. 이 게이지는 높은 동적 압력 하중과 진동을 견딜 수 있도록 설계되어 더 긴 서비스 수명과 견고한 구조를 보장합니다. 뛰어난 내부식성으로 인해 공격적인 매체에 사용하기에 특히 적합하며 열악한 환경에서도 신뢰성을 보장합니다. 0 ~ 0.6 ~ 0 ~ 1,000bar의 눈금 범위를 갖춘 이 Monel 압력 게이지는 다양한 산업 분야의 다양한 압력 측정 요구 사항을 충족합니다.

문의 보내기

제품 설명

Monel 압력 게이지는 점성이 높지 않거나 결정성이 없는 공격적인 기체 및 액체 매체와 관련된 응용 분야에 이상적으로 적합하며 혹독한 환경 조건에도 잘 견딥니다.

고급 Monel 압력 게이지는 미세 압력 감지 및 과압 보호 기능을 통해 가스에 대한 고정밀 압력 측정을 제공합니다. 스테인리스강 구조는 열악한 환경에서도 내구성, 내식성, 장기적인 신뢰성을 보장하므로 화학, 석유화학, 석유 및 가스, 전력 공학, 수자원 기술을 포함한 까다로운 산업 응용 분야에 이상적입니다.

중국에 본사를 둔 공급업체인 CSHERUN은 열악한 환경의 비점성, 비결정성 매체에 맞게 맞춤화된 Monel 압력 게이지를 전문으로 합니다. NACE 표준을 충족하는 당사의 게이지는 화학, 석유 및 가스, 전력 산업에 적합합니다. 당사는 특수 다이얼 표시 및 맞춤형 로고를 포함한 맞춤형 옵션을 제공하여 고품질의 신뢰할 수 있는 게이지가 귀하의 특정 요구 사항을 충족하도록 보장합니다.

● 우수한 로드 사이클 안정성 및 충격 저항

● 높은 동적 압력 부하 및 진동

● 더 긴 사용 수명, 견고함

● 매우 높은 내식성으로 인해 특히 공격적인 매체에 적합

● 배율 범위는 0~0.6~0~1,000bar입니다.

애플리케이션

● 점성이 높지 않거나 결정성이 높지 않은 공격적인 기체 및 액체 매체에 적합하며 공격적인 환경에서도 사용 가능

● 화학 및 석유화학 산업, 석유 및 가스 산업, 전력 공학, 상하수도 기술

● NACE 요건을 갖춘 산성 가스 응용 분야.

CSERUN 순환 압력

압력계의 최대 눈금값(bar)	≤25	<25~600	<600~<1000
압력 사이클 수	120,000	100,000	30,000

명세서

설계	EN837-1
공칭 크기(mm)	63, 100, 160
정확도 등급(EN837-1에 따름)	NS63: CL1.6 NS100, 160: CL1.0
측정 범위	-1 … 0bar ~ -1 … 15bar 0 ~ 0.6bar ~ 0 ~ 1000bar
적용분야	꾸준한: NS63:3/4 X 실제 크기 값 NS100, 160: 풀 스케일 값 동적 부하: NS63: 2/3 X 실제 크기 값 NS100, 160：0.9 X 실측값 단기: NS63: 풀 스케일 값 NS100, 160: 1.3 X 풀 스케일 값
작동 온도 범위	주변: -40… +60℃(채워지지 않은 액체) -20… +60℃(글리세린 충전) 중간: -40… +200℃(채워지지 않은 액체) -20… +100℃(충진된 글리세린) -40… +100℃(실리콘 오일 충전)
온도 성능	측정계의 온도가 기준온도(+20℃)에서 벗어날 때: 스팬의 최대 ±0.4%/10k
보호 정도	IP65(EN 60529)

표준 버전

프로세스 연결	모넬 G1/4B G1/2B
연결 위치	하단 마운트 하단 후면 마운트 센터 백 마운트(NS63에만 해당)
압력 요소	모넬 ≤60bar 'C' 유형 튜브 >60bar 나선형 튜브
움직임	스테인레스 스틸
다이얼	알루미늄, 흰색, 다이얼 마킹 검정색과 빨간색
바늘	알루미늄, 블랙
사례	스테인레스 스틸 304
총검형 베젤	스테인레스 스틸 304
창문	적층안전유리
채우는 액체	글리세린(99.5%)
