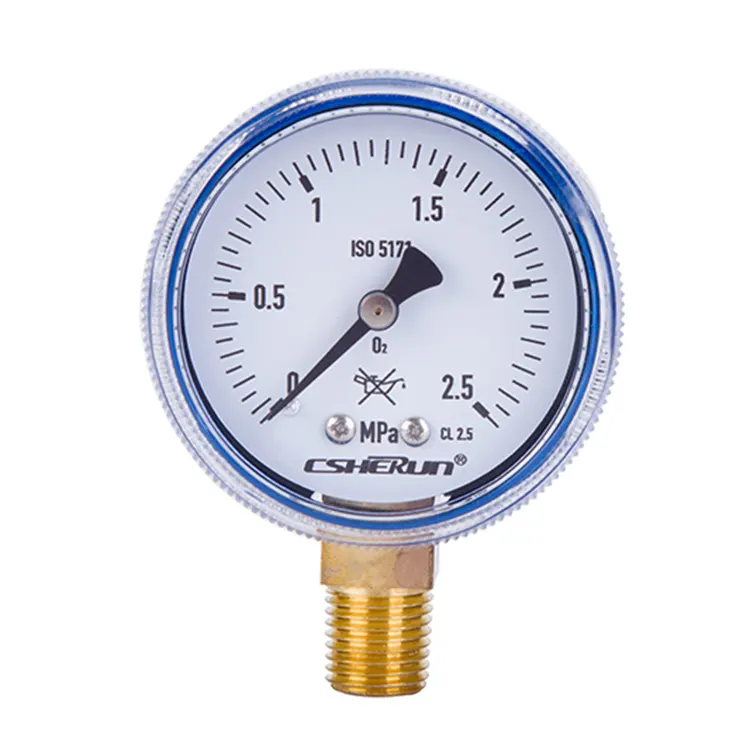

용접 압력 게이지

Model:TW02.010 ((Bottom connection)
TW02.050 (Centre back connection)

CSERUN은 용접 압력 게이지, 온도 및 압력 게이지 도매 등 정밀 측정 기기를 제공합니다. 용접 압력 게이지는 ISO 5171을 엄격히 준수하고 안전한 압력 완화 메커니즘을 갖추고 있으며 용접 산업 요구에 맞게 설계되었습니다. EN 837-1에 따라 0~400bar의 압력 판독값을 제공하므로 용접, 절단 및 관련 프로세스의 열악한 환경에 이상적입니다.

문의 보내기

제품 설명

CSHERUN의 용접 압력 게이지 및 압력 게이지 도매는 고품질 구리 합금으로 제작된 부르동관과 바이메탈 온도계를 결합합니다. 압력과 온도를 동시에 측정하므로 다양한 용도에 적합합니다. 온도계는 스템을 통해 원활하게 통합되며 밸브를 사용하면 시스템의 배수 없이 나사를 쉽게 풀 수 있습니다. 유연한 디스플레이 옵션과 인상적인 눈금 범위(0-16bar 압력, 0-150°C 온도)를 제공하여 난방 시스템 및 콤비 보일러에 이상적입니다. CSHERUN은 글로벌 고객 요구를 충족시키기 위해 신뢰성, 비용 효율성 및 혁신에 중점을 두고 강력하고 다용도이며 사용자 친화적인 정밀 측정 장비를 제공합니다.

응용

● 용접, 절단 및 관련 공정용 장비 및 플랜트용

특별한 기능

● ISO 5171에 따른 설계

● 케이스백의 압력 완화

● 신뢰성과 비용 효율성

설명

설계	ISO 5171
공칭 크기(mm)	40, 50, 63
정확도 등급	2.5
스케일 범위	ISO 5171에 따른 산소 및 아세틸렌에 대한 용접 엔지니어링 표준 범위와 EN 837-1에 따른 0 ... 1 ~ 0 ... 400 bar
압력 제한	지속: 3/4 x 전체 스케일 값 변동: 2/3 x 전체 스케일 값 짧은 시간: 전체 범위 값
허용온도	주변 온도: -20 ... +60 °C 매질: 최대 +60°C
온도 효과	측정 시스템의 온도가 기준 온도(+20 °C)에서 벗어날 때: 최대. 스팬의 ±0.4%/10K

표준 버전

프로세스 연결	구리합금 NS 40: G 1/8 B(수), 14mm 플랫 NS 50,63: G 1/4 B(수), 14mm 플랫
연결 위치	하부 마운트(LM) 센터백 마운트
압력 요소	구리 합금, C형 또는 나선형 유형
움직임	구리합금
다이얼	알루미늄, 흰색, 검정색 글자
바늘	알루미늄, 블랙
사례	스틸, 황동색, 케이스백에 압력 완화 장치 포함
창문	폴리카보네이트, 케이스에 스냅핏됨
