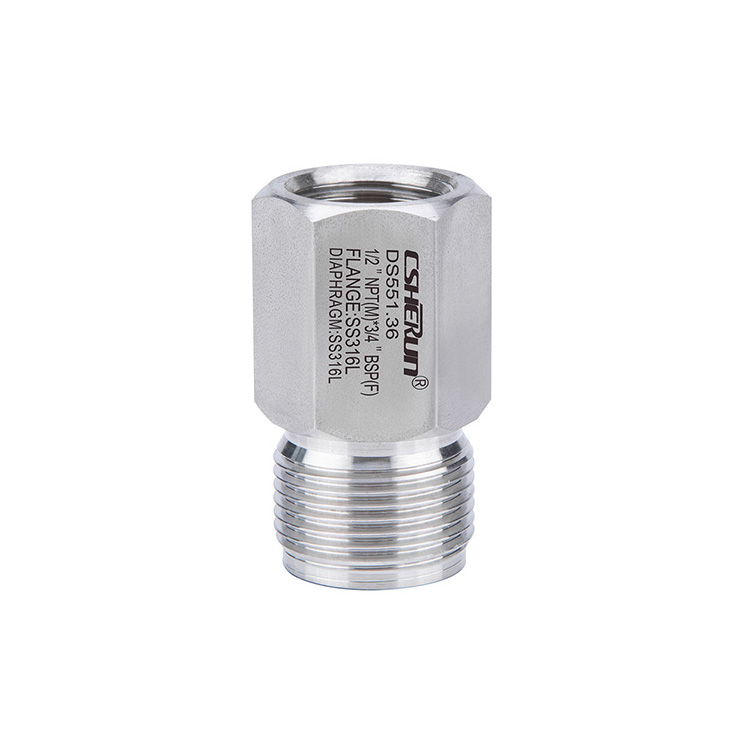

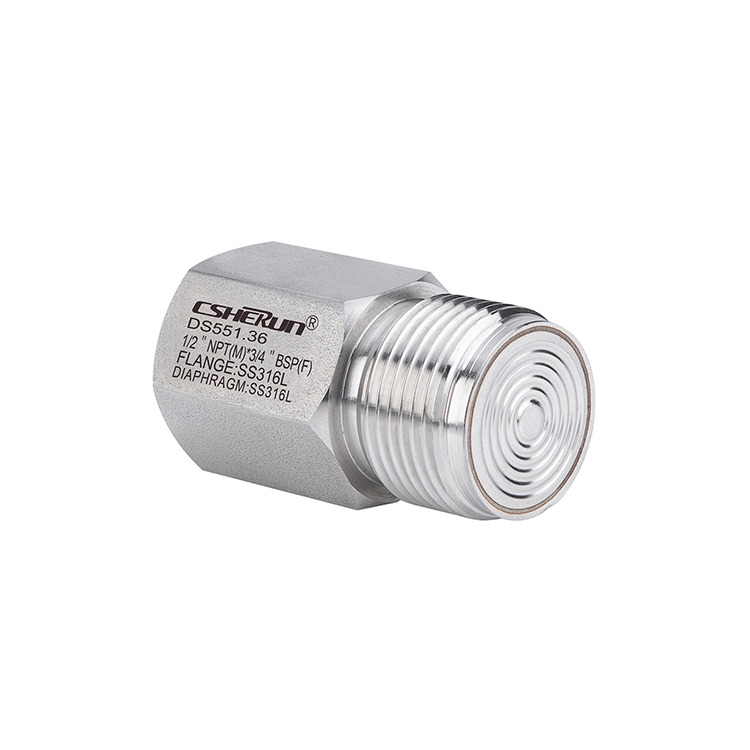

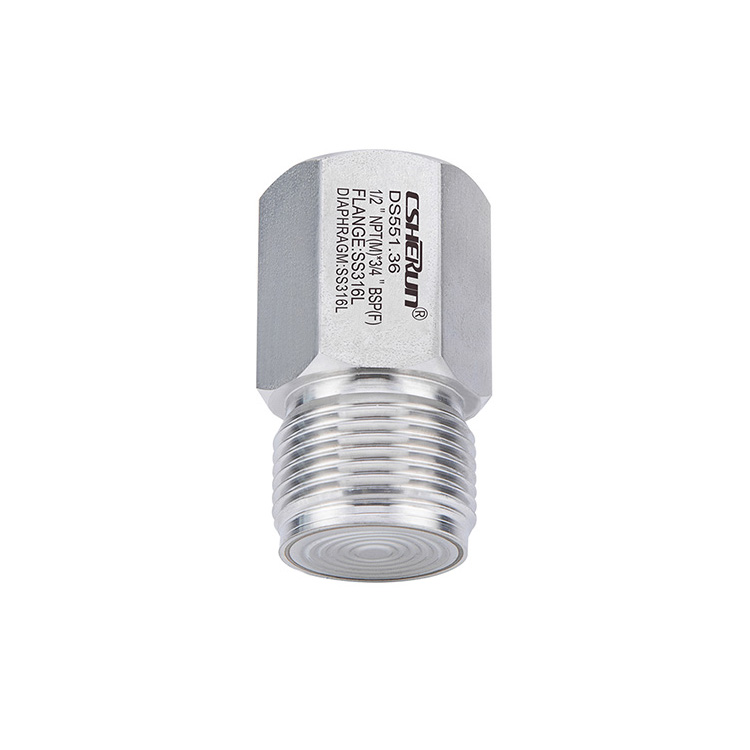

나사산 연결 플러시 다이어프램 또는 보호 플레이트가있는 다이어프램 씰

Csherun은 나사산 연결 플러시 다이어프램 또는 보호 플레이트 제조업체가있는 다이어프램 씰입니다. 다음은 그것의 응용 프로그램입니다.

● 점성이 높거나 결정화되는 배지

● 단단하고 연마적인 미디어

● 스크 리드 및 콘크리트 펌프

● 채굴, 터널링 및 과부하 운반

● 위생 응용 프로그램

특별한 기능

● 직접 나사로 연결하기위한 나사산 연결

● 소형 치수로 다이어프램을 플러시합니다

● 공정 산업에 대한 높은 압력

● 내마모성 증가를위한 보호판이있는 버전

● 진공 측정 범위

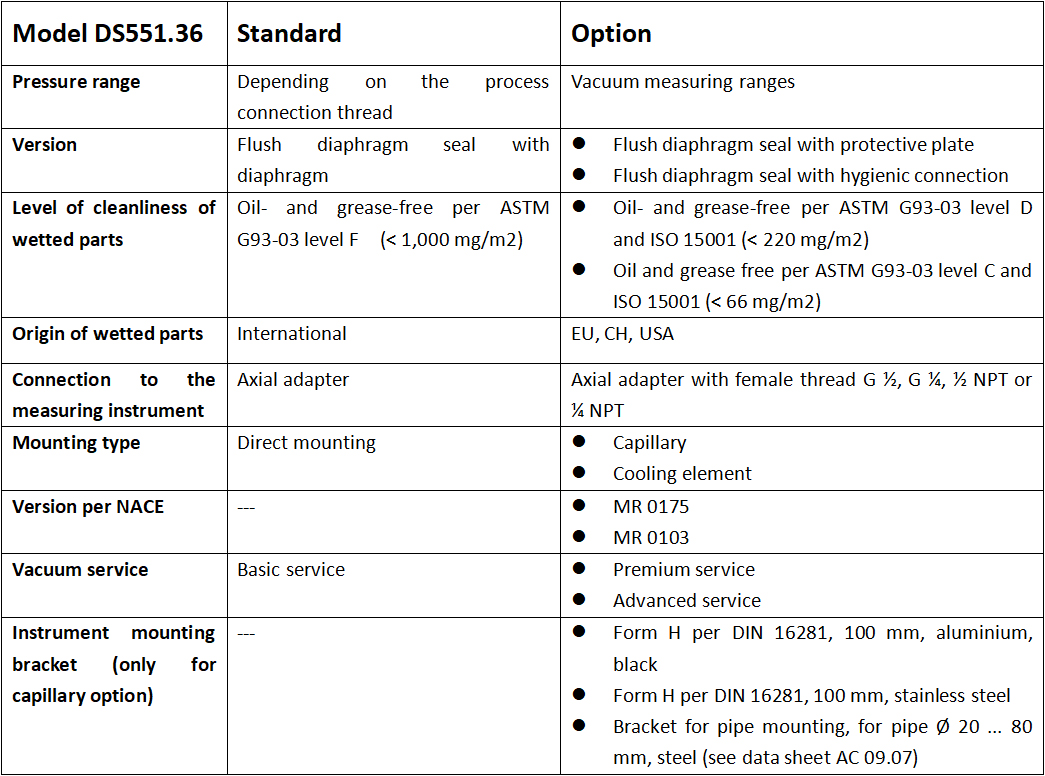

명세서

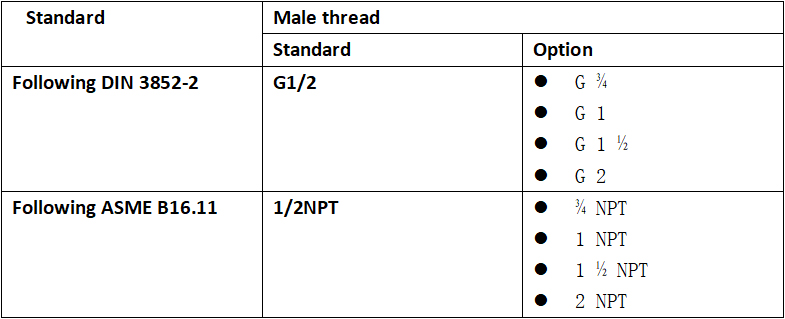

프로세스 연결

요청시 특수 프로세스 온도 및 프로세스 연결을위한 추가 재료 조합

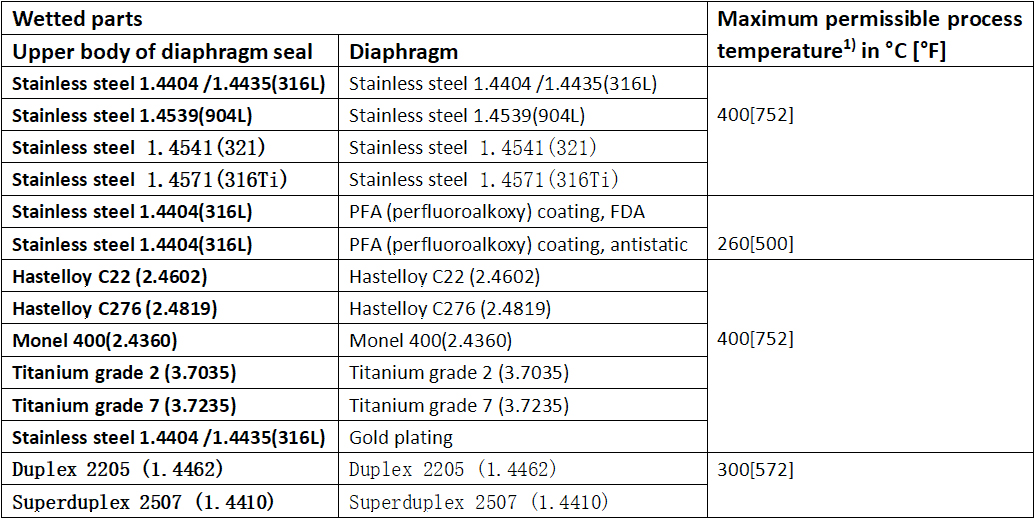

다이어프램이있는 버전의 재료 조합

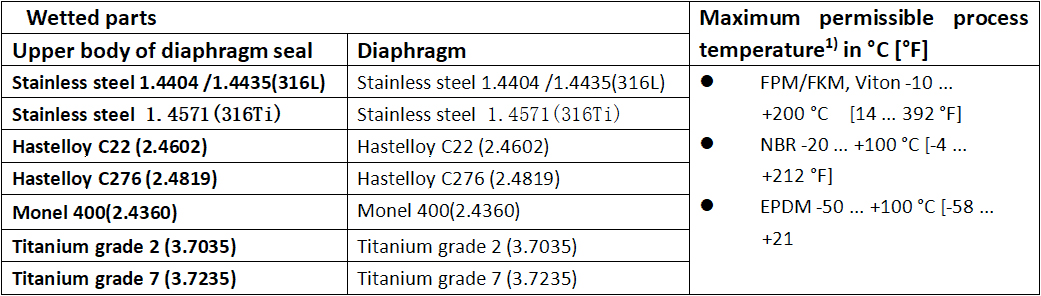

보호 플레이트가있는 버전의 재료 조합

1) 다이어프램 씰 시스템의 최대 허용 공정 온도는 결합 방법, 시스템 충전 유체 및 측정 기기에 의해 제한됩니다.

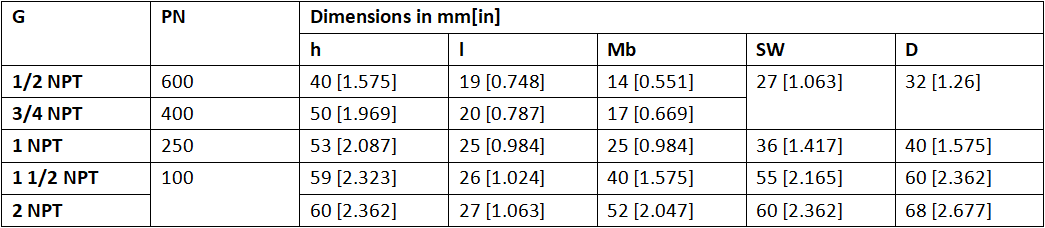

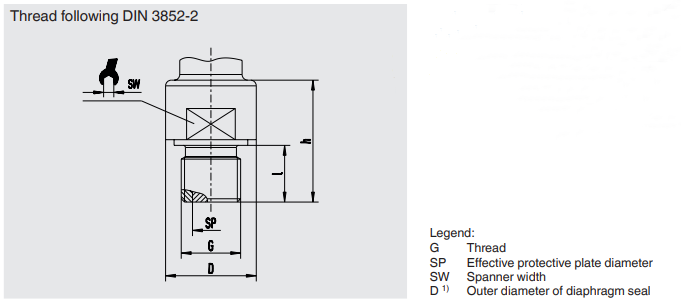

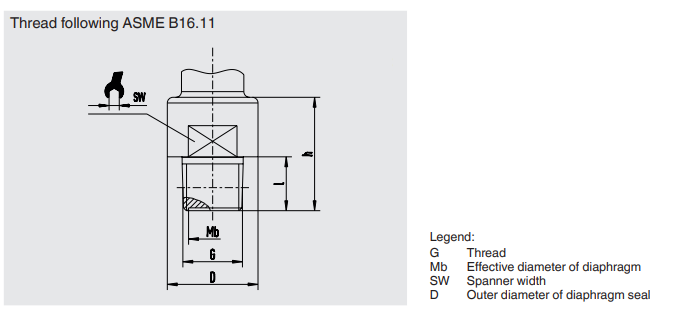

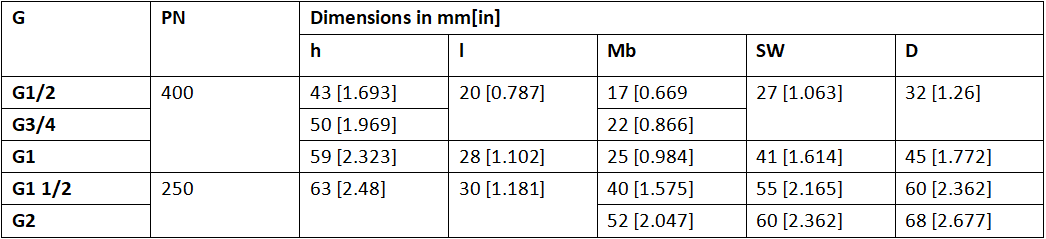

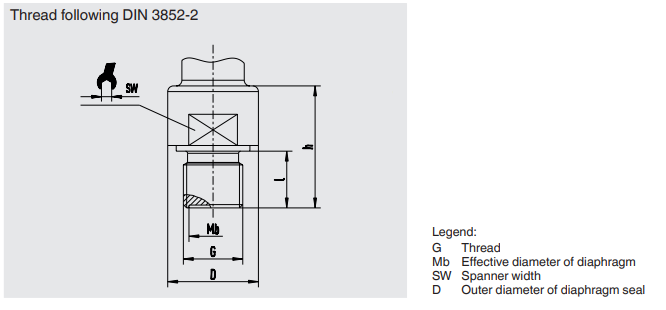

치수 mm [in]
다이어프램으로 다이어프램 씰을 플러시합니다

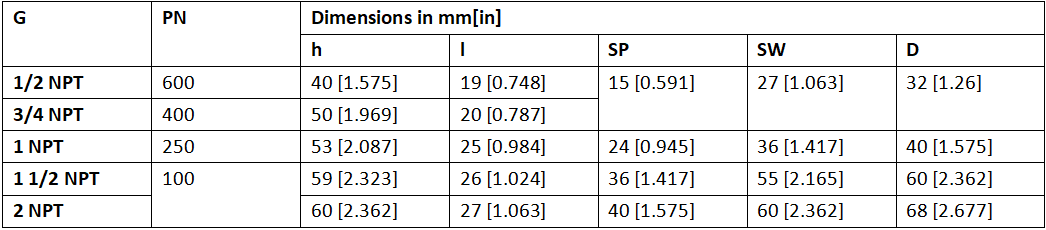

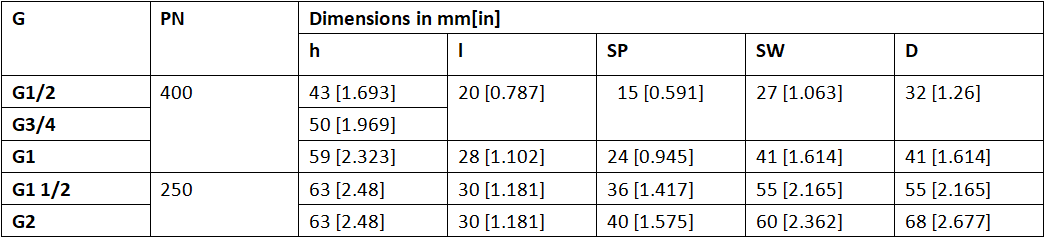

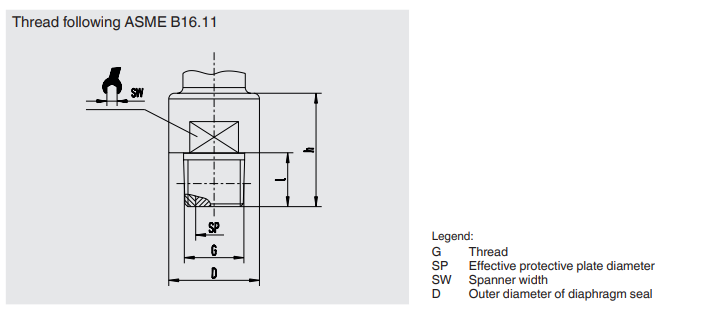

mm의 치수 [in]
버전 : 보호 플레이트가있는 다이어프램 씰

보호 플레이트의 높은 마모 저항으로 인해이 버전은 특히 연마 매체의 압력 측정에 적합합니다. 충격 에너지 및 내마모성 보호 판은 다이어프램 씰 시스템의 탄력성을 증가시킵니다. 보호 판은 충분히 두껍게 치수이며 오랫동안 배지에 의한 마모를 견딜 수 있습니다.

다이어프램 씰 :

다이어프램 씰 모델 / 프로세스 연결 (프로세스 연결 표준, 스레드, 공칭 압력 등급) / 재료 (밀봉 된 다이어프램 씰, 다이어프램 또는 보호 플레이트) / 플러싱 연결 (플러그 스크류) / 습한 부품의 정화 수준 / 습식 부품 / 인증서의 정화 수준에 대한 연결 (플러그 스크류) /

다이어프램 씰 시스템 :

다이어프램 씰 모델 / 프로세스 연결 (프로세스 연결 표준, 스레드, 공칭 압력 등급) / 재료 (밀봉이있는 다이어프램 씰, 다이어프램 또는 보호 플레이트) / 플러시 연결 (플러그 스크류) / 압력 측정 기기 모델 (데이터 시트 당) / 장착 (직접 장착, 냉각 요소, CAPILLARY) / 분. 그리고 맥스. 공정 온도 / 분. 그리고 맥스. 주변 온도 / 진공 서비스 / 시스템 채우기 유체 / 증명서 / 높이 차이 / 습식 부품의 청결 수준 / 습식 부품 / 기기 장착 브래킷의 원점
