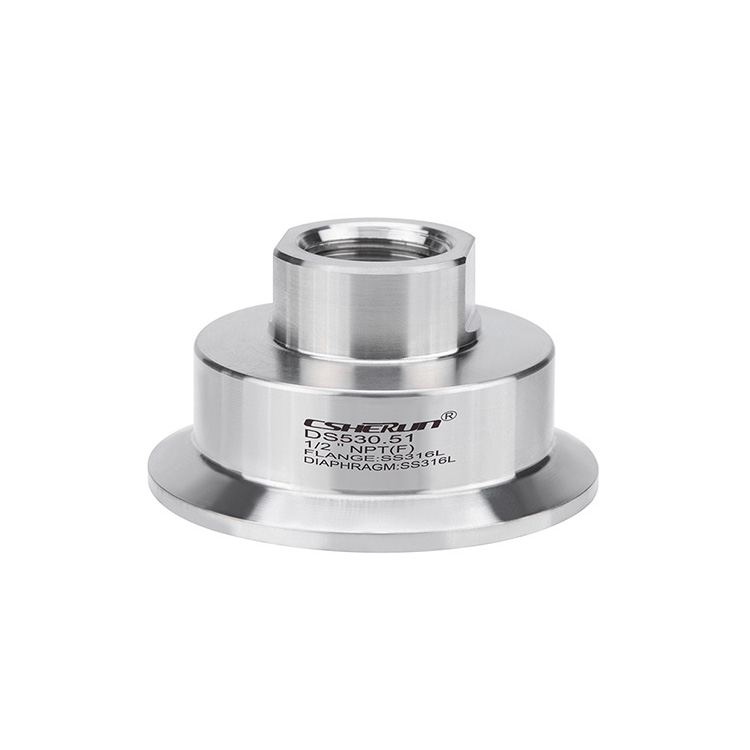

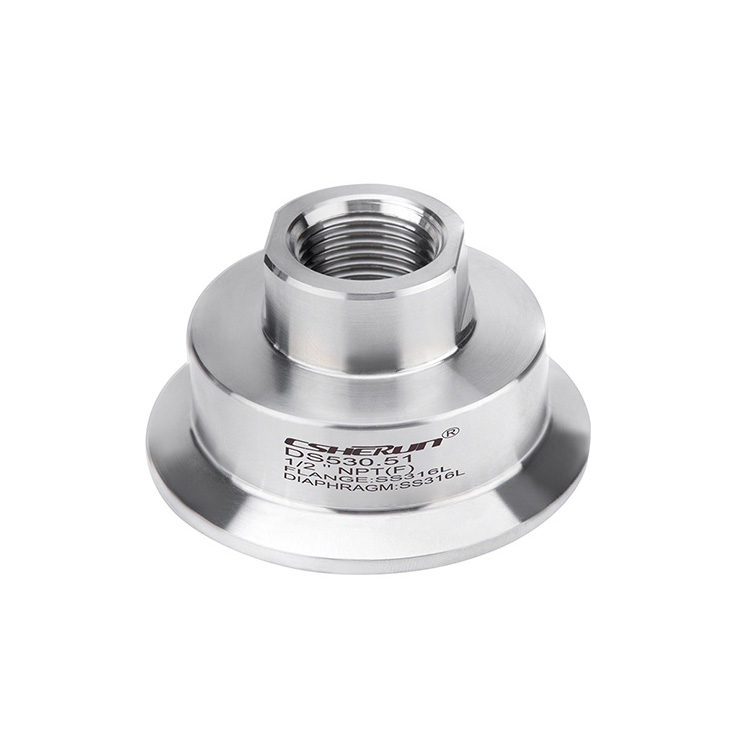

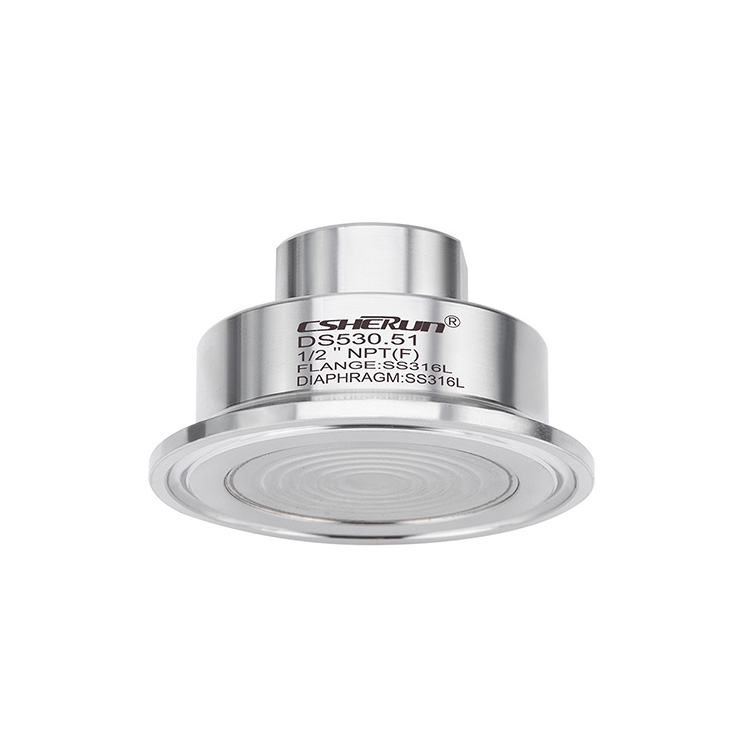

멸균 연결이있는 다이어프램 씰, DIN 당 무균 연결 11864

Model:DS530.51

응용 프로그램● 위생 응용● 식음료 생산● 제약 산업, 생명 공학 산업, 활성 성분 생산● 화학 산업에서 무균 기본 재료 생산특별한 기능● 잔류 물이없는 빠른 청소● SIP 및 CIP에 적합합니다● EHEDG 인증 및 3-A 준수● 인증 된 위생 설계사양모델 DS551.36 기준 옵션 압력 범위 DIN 11864-1에 따라 나사산 연결 ■ 0… 0.6 bar ~ 0… 40 bar [0… 8.7 psi ~ 0… 580 psi] (dn 40)■ 0… 0.6 bar ~ 0… 25 bar [0… 8.7 psi ~ 0… 363......

문의 보내기

제품 설명

응용 프로그램

● 위생 응용

● 식음료 생산

● 제약 산업, 생명 공학 산업, 활성 성분 생산

● 화학 산업에서 무균 기본 재료 생산

특별한 기능

● 잔류 물이없는 빠른 청소

● SIP 및 CIP에 적합합니다

● EHEDG 인증 및 3-A 준수

● 인증 된 위생 설계

사양

모델 DS551.36	기준	옵션
압력 범위
DIN 11864-1에 따라 나사산 연결	■ 0… 0.6 bar ~ 0… 40 bar [0… 8.7 psi ~ 0… 580 psi] (dn 40) ■ 0… 0.6 bar ~ 0… 25 bar [0… 8.7 psi ~ 0… 363 psi] (Dn 50에서)
DIN 당 플랜지 연결 11864-2	■ 0… 0.6 bar ~ 0… 25 bar [0… 8.7 psi ~ 0… 363 psi] (dn 40) ■ 0… 0.6 bar ~ 0… 16 bar [0… 8.7 psi ~ 0… 232 psi] (Dn 50에서)
DIN 당 클램프 연결 11864-3 ²⁾	■ 0… 0.6 bar ~ 0… 40 bar [0… 8.7 psi ~ 0… 580 psi] (dn 40) ■ 0… 0.6 bar ~ 0… 25 bar [0… 8.7 psi ~ 0… 363 psi] (DN 65로) ■ 0… 0.6 bar ~ 0… 16 bar [0… 8.7 psi ~ 0… 232 psi] (DN 80에서)
습식 부품의 청결 수준	ASTM G93-03 레벨 F (<1,000 mg/m2) 당 오일 및 그리스가 없습니다.	■ ASTM G93-03 레벨 D 및 ISO 15001 당 오일 및 그리스 프리 (<220 mg/m2) ■ ASTM G93-03 레벨 C 및 ISO 15001 당 오일 및 그리스 무료 (<66 mg/m2)
습식 부품의 기원	국제적인	나, ch, 사용
습식 부분의 표면 거칠기	RA ≤ 0.76 μm [30 μin] 당 ASME BPE SF3 (용접 솔기 제외)	RA ≤ 0.38 μm [15 μin] 당 ASME BPE SF4, 전기 전달 표면 만 (용접 이음새 제외)
측정 기기에 대한 연결	축 적응기	암 스레드 G ½, G ¼, ½ NPT 또는 ¼ NPT를 가진 축 어댑터
장착 유형	직접 장착	■ 모세관 ■ 냉각 요소
nace 당 버전	---	■ MR 0175 ■ MR 0103
진공 서비스	기본 서비스	■ 프리미엄 서비스 ■ 고급 서비스
계기 장착 브래킷 (모세관 옵션 만 사용)	---	■ 16281, 100 mm, 알루미늄, 검은 색당 양식 H ■ DIN 16281, 100 mm, 스테인리스 스틸 당 H를 형성합니다 ■ 파이프 장착 용 브래킷, 파이프 Ø 20 ... 80 mm, 강철 (데이터 시트 AC 09.07 참조)

재료 조합

다이어프램 씰의 상체	젖은 부분
스테인레스 스틸 1.4435 (316L)	스테인레스 스틸 1.4435 (316L)
스테인레스 스틸 1.4435 (316L), 전기	스테인레스 스틸 1.4435 (316L), 전기
스테인레스 스틸 1.4539 (904L)	스테인레스 스틸 1.4539 (904L)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)

요청시 특수 공정 온도에 대한 추가 재료 조합

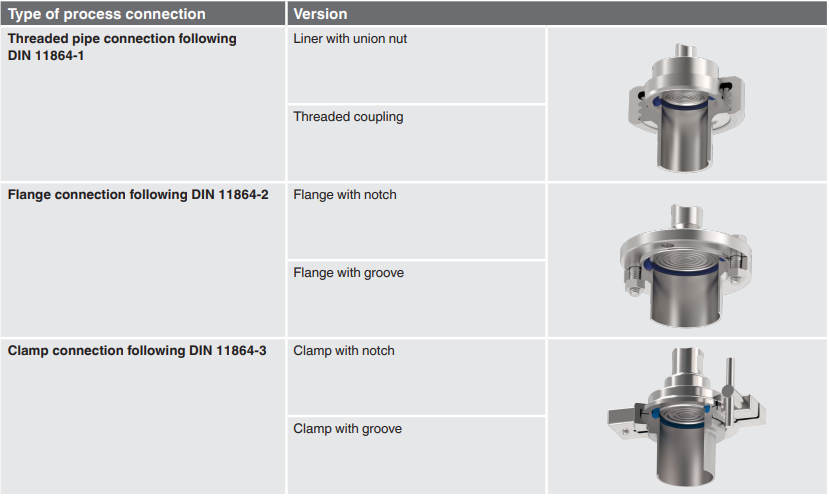

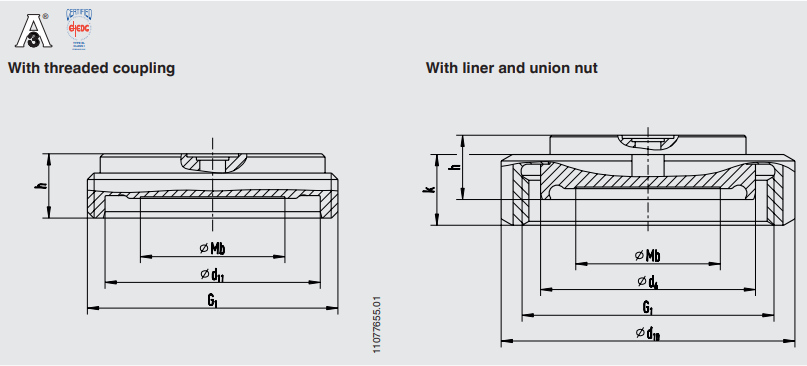

DIN 11864에 대한 무균 연결 양식 a

mm의 치수 [in]

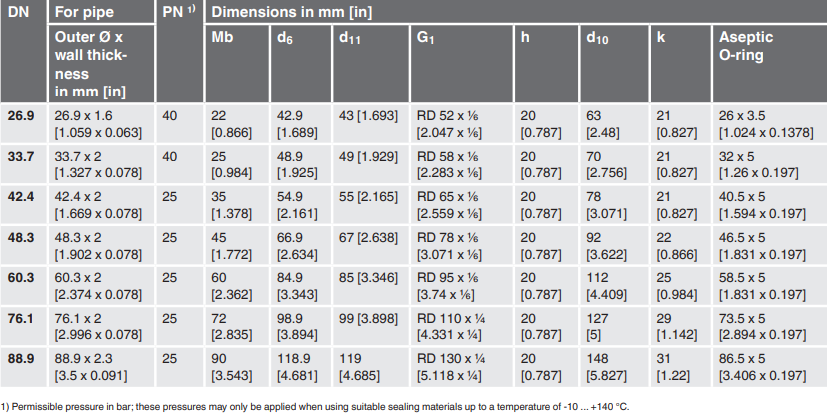

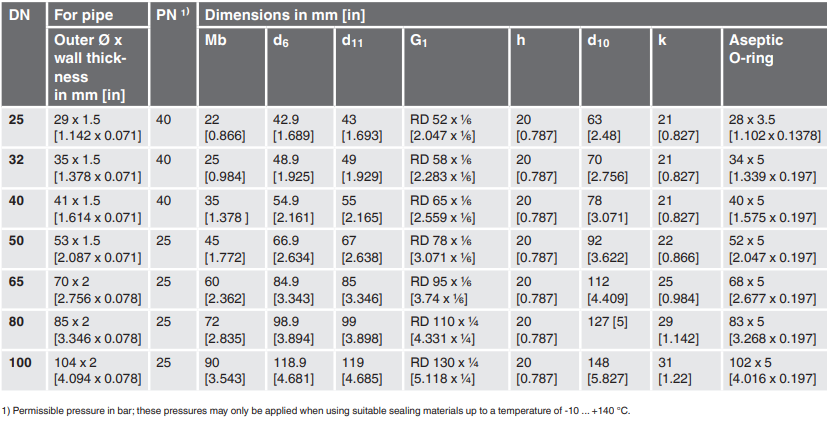

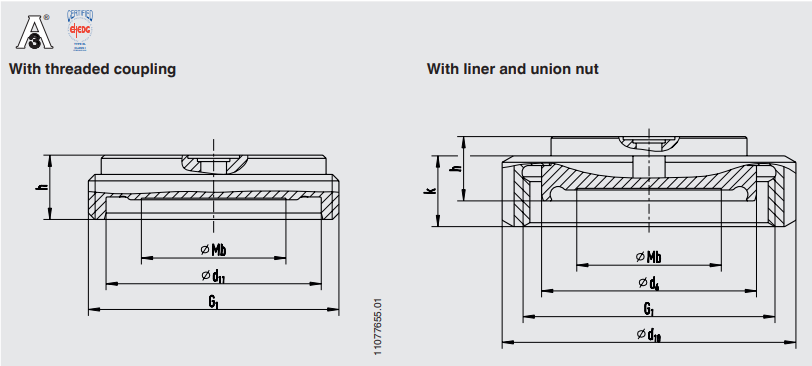

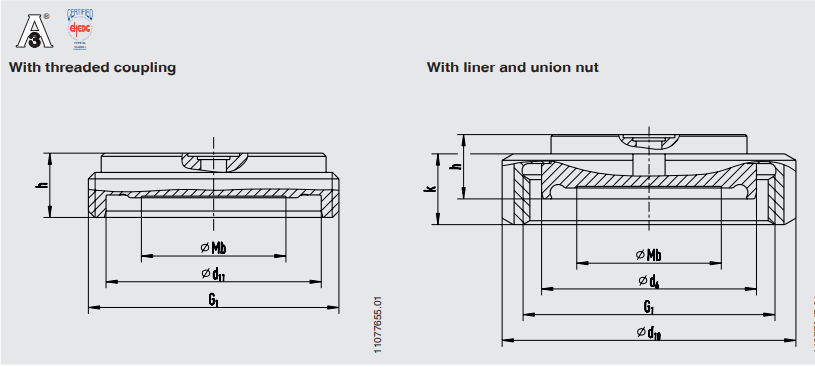

무균 나사 파이프 연결 DIN 11864-1

프로세스 연결 유형 : DIN 당 무균 나사 파이프 연결 11864-1 양식

파이프 표준 : DIN 당 파이프 11866 행 A 또는 DIN 11850 행 2

무균 나사 파이프 연결 DIN 11864-1

프로세스 연결 유형 : DIN 당 무균 나사 파이프 연결 11864-1 양식

파이프 표준 : DIN 당 파이프 11866 행 B 또는 DIN ISO 1127 행 1

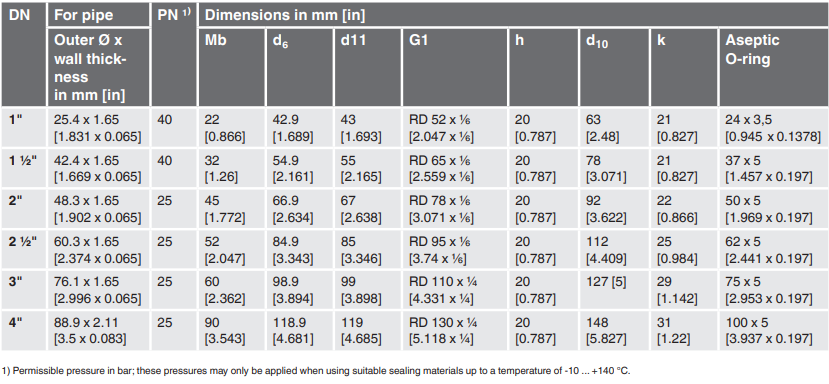

무균 나사 파이프 연결 DIN 11864-1

프로세스 연결 유형 : DIN 당 무균 나사 파이프 연결 11864-1 양식

파이프 표준 : DIN 당 파이프 11866 Row C 또는 ASME BPE 1997

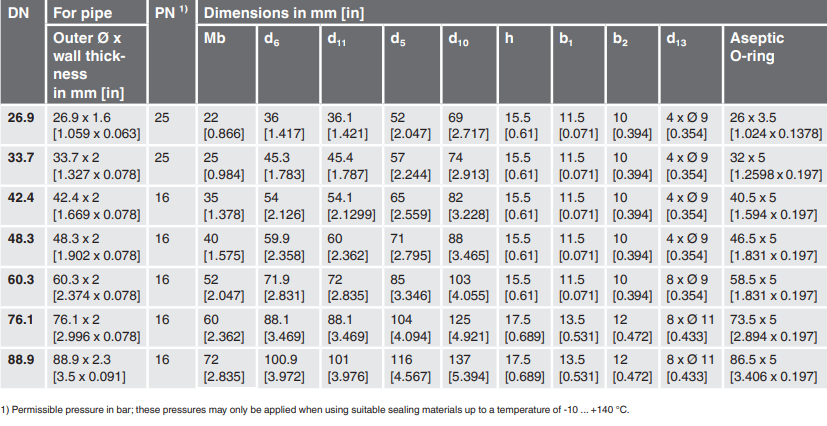

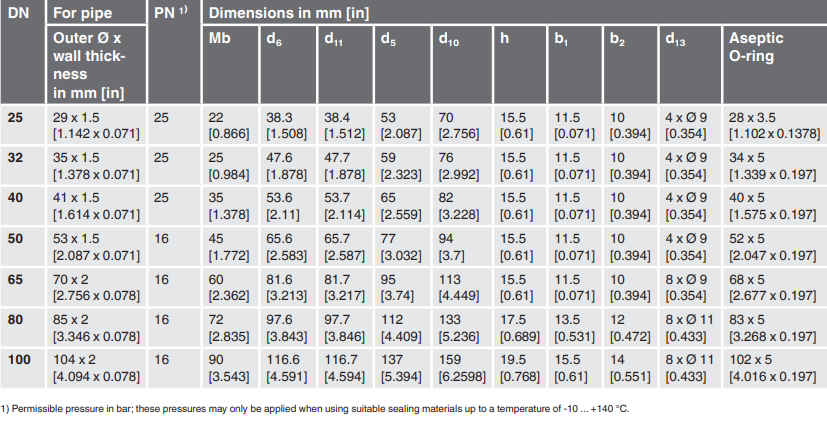

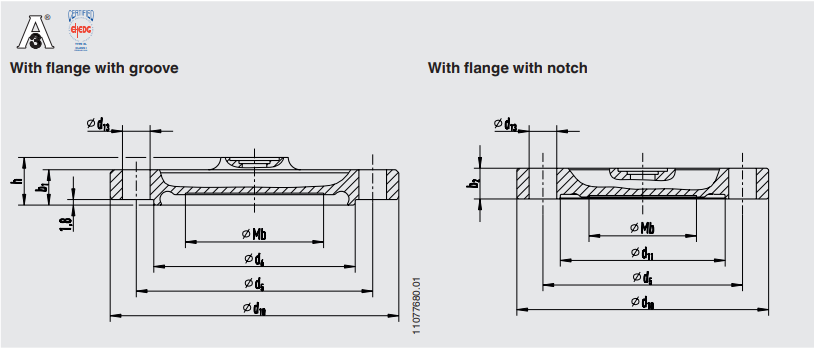

무균 플랜지 연결 DIN 11864-2

프로세스 연결 유형 : DIN에 따라 무균 플랜지 연결 11864-2 양식 A

파이프 표준 : DIN 당 파이프 11866 행 A 또는 DIN 11850 행 2

무균 플랜지 연결 DIN 11864-2

프로세스 연결 유형 : DIN에 따라 무균 플랜지 연결 11864-2 양식 A

파이프 표준 : DIN 당 파이프 11866 행 B 또는 DIN ISO 1127 행 1

무균 플랜지 연결 DIN 11864-2

프로세스 연결 유형 : DIN에 따라 무균 플랜지 연결 11864-2 양식 A

파이프 표준 : DIN 당 파이프 11866 Row C 또는 ASME BPE 1997

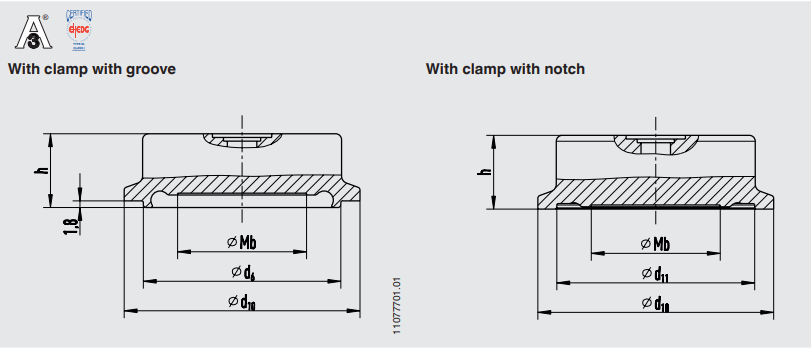

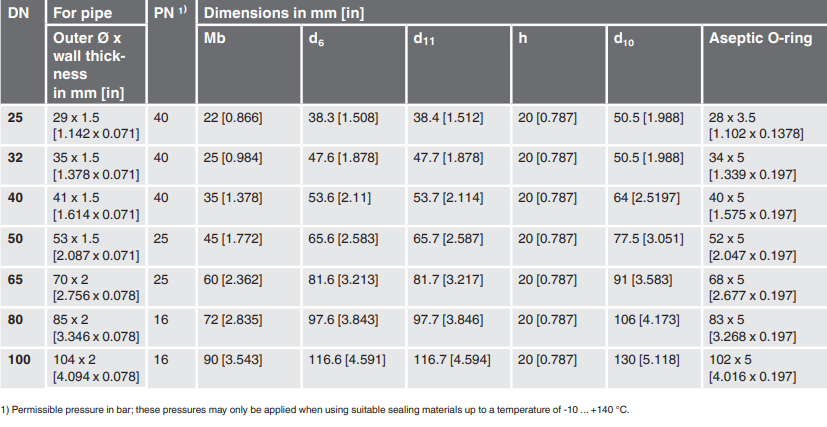

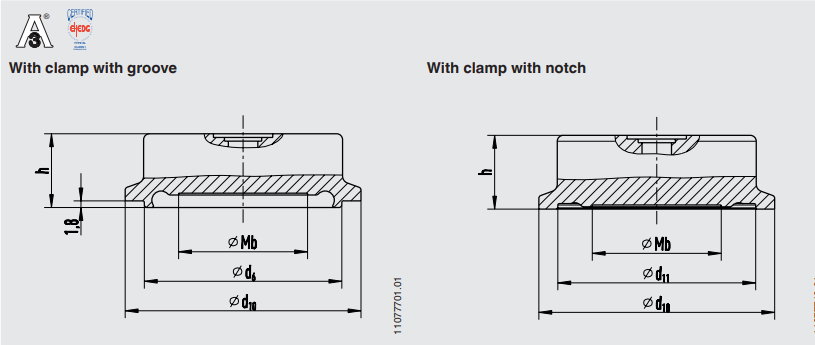

무균 클램프 연결 DIN 11864-3

프로세스 연결 유형 : 무균 클램프 연결 DIN 11864-3 양식

파이프 표준 : DIN 당 파이프 11866 행 A 또는 DIN 11850 행 2

무균 클램프 연결 DIN 11864-3

프로세스 연결 유형 : 무균 클램프 연결 DIN 11864-3 양식

파이프 표준 : DIN 당 파이프 11866 행 B 또는 DIN ISO 1127 행 1

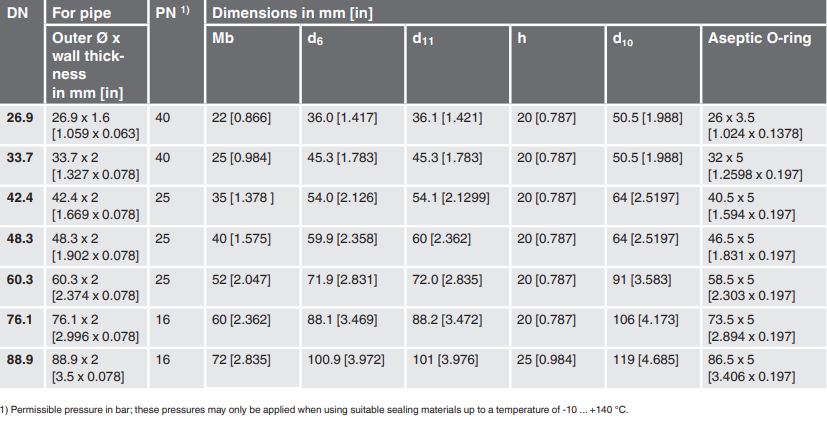

무균 클램프 연결 DIN 11864-3

프로세스 연결 유형 : 무균 클램프 연결 DIN 11864-3 양식

파이프 표준 : DIN 당 파이프 11866 Row C 또는 ASME BPE 1997

다이어프램 씰 :

다이어프램 씰 모델 / 프로세스 연결 (프로세스 연결의 유형 및 사양) / 재료 (기본 본체, 다이어프램) / 습식 부품의 표면 거칠기 / 습식 부품 / 습식 부품 / 인증서의 청결도 측정 기기 / 청결 레벨.

다이어프램 씰 시스템 :

다이어프램 씰 모델 / 프로세스 연결 (프로세스 연결 유형, 파이프 표준, 파이프 치수) / 재료 (기본 본체, 다이어프램) / 습식 부품 / 밀봉 / 측정 기기 (데이터 시트) / 장착 (직접 장착, 냉각 요소, 모세관) / 분의 표면 거칠기. 그리고 맥스. 공정 온도 / 분. 그리고 맥스. 주변 온도 / 진공 서비스 / 시스템 채우기 유체 / 증명서 / 높이 차이 / 습식 부품의 청결 수준 / 습식 부품 / 기기 장착 브래킷의 원점
