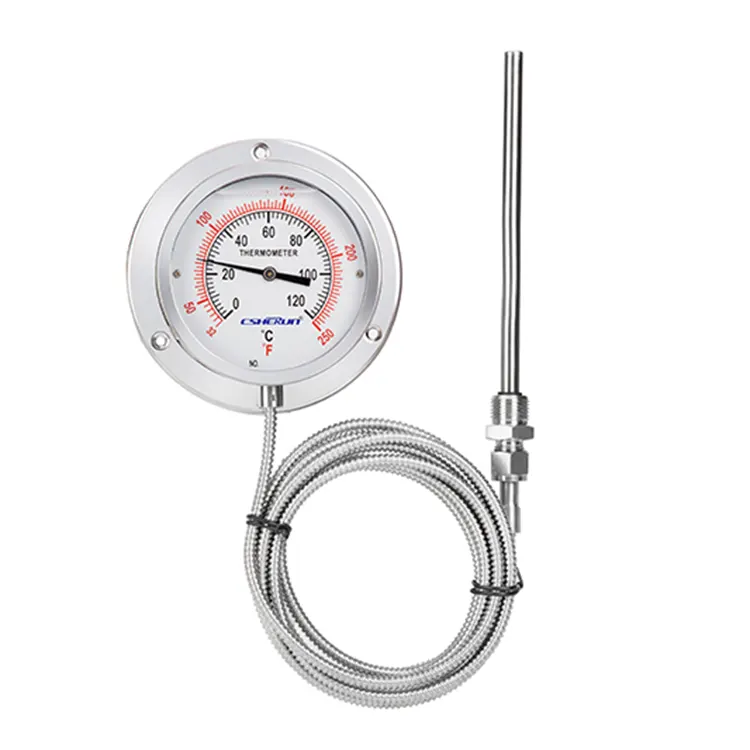

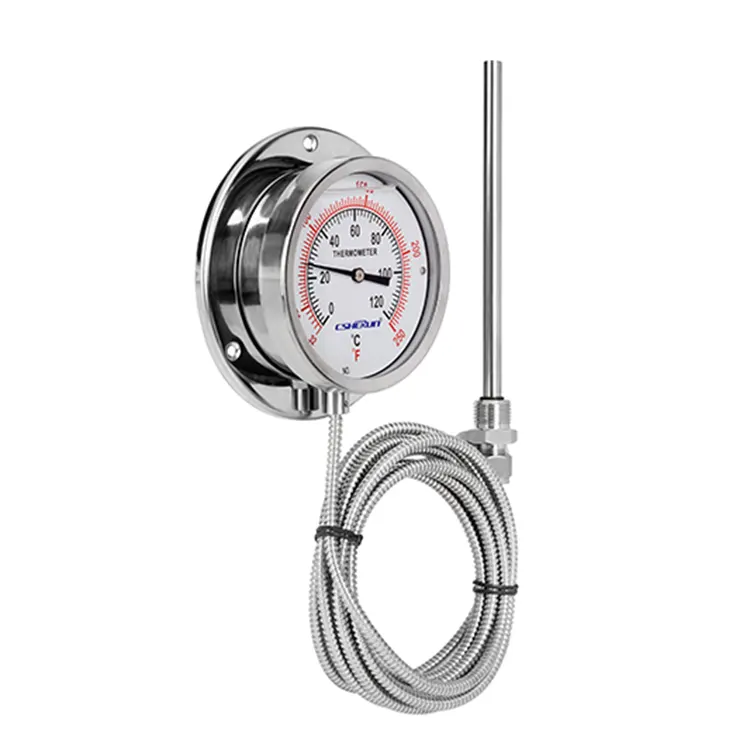

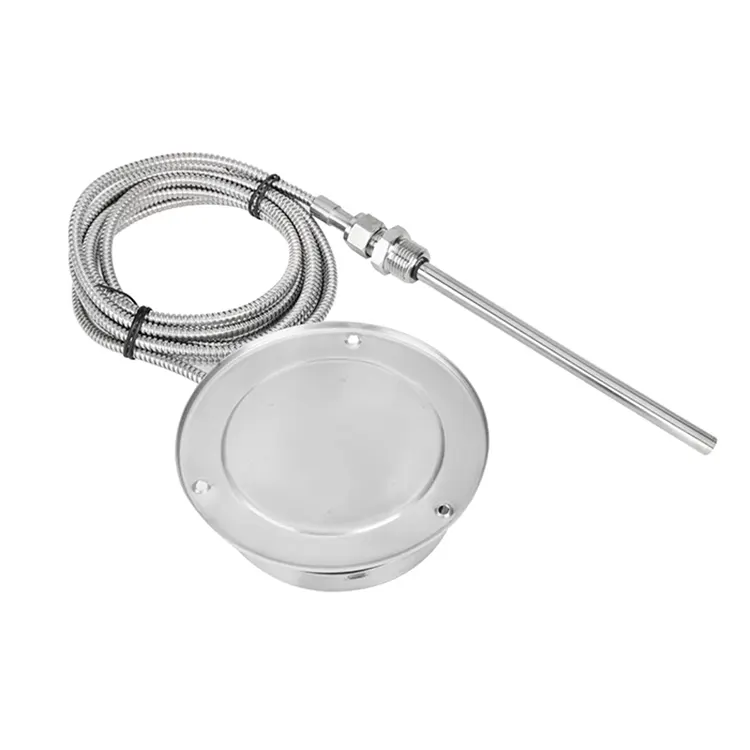

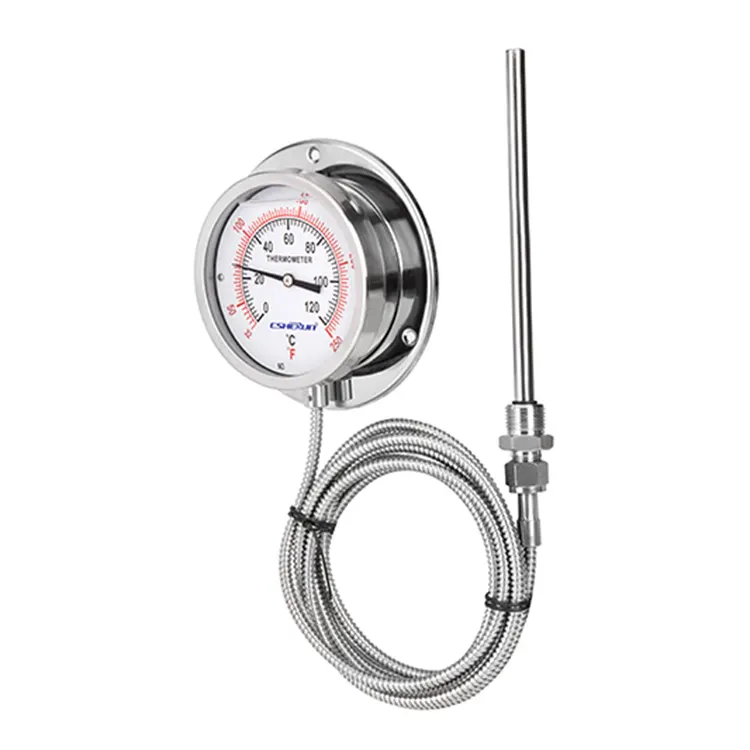

압력 유형 온도 게이지

설계

측정 원리

부르동관 시스템

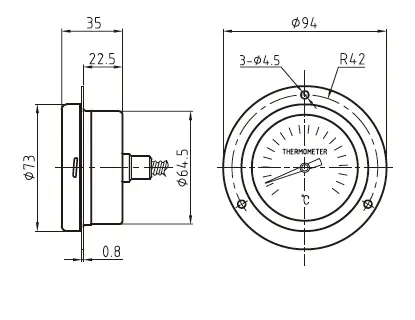

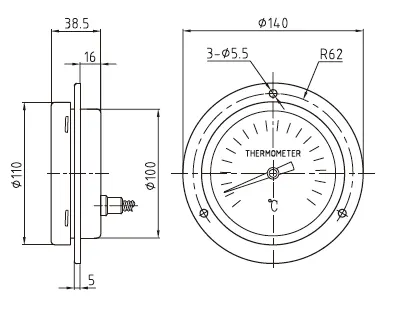

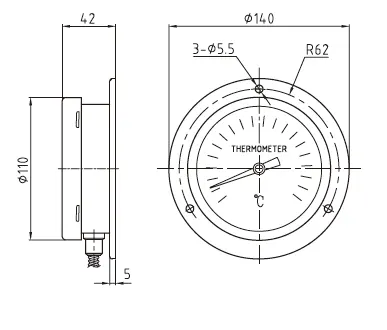

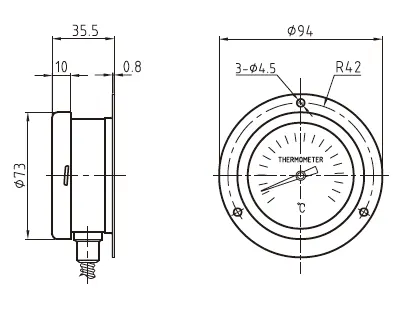

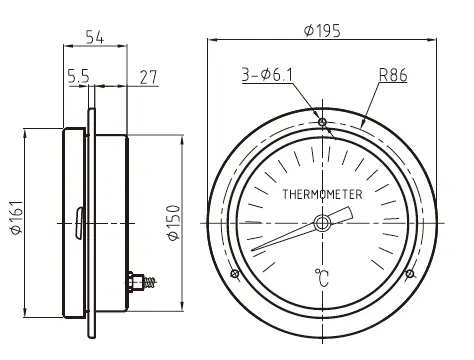

공칭 크기(mm)

63, 100, 150

연결 디자인

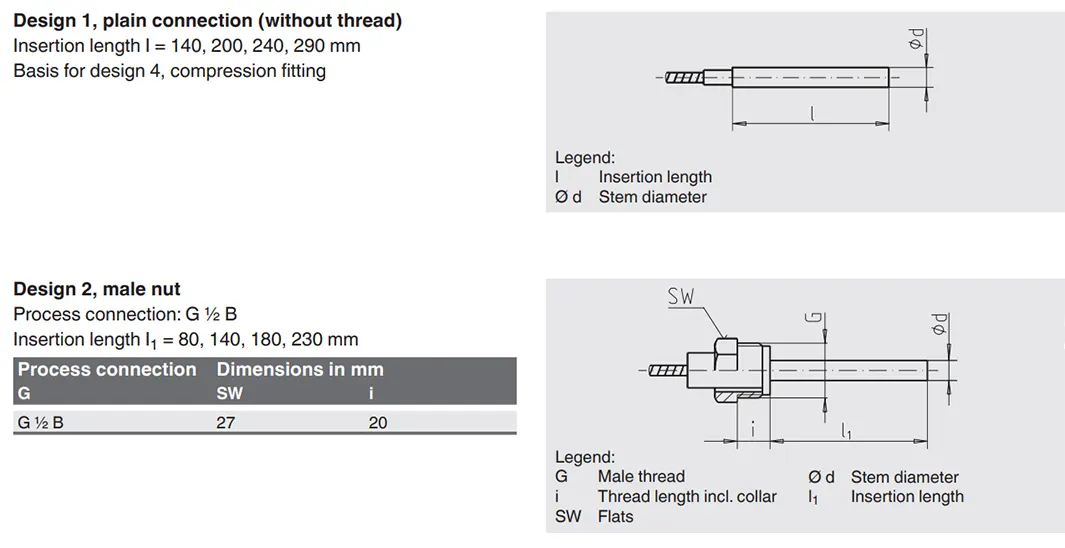

1, 일반 줄기(실 없음)

2, 수컷 너트

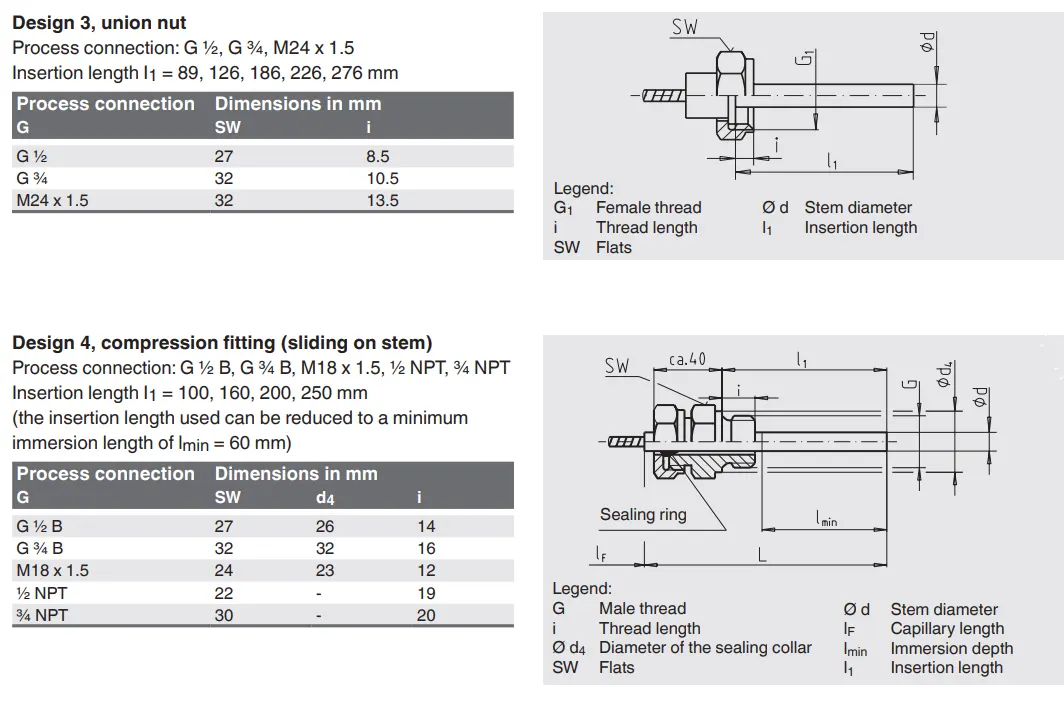

3, 유니온 너트

4, 압축 피팅(스템에서 슬라이딩)

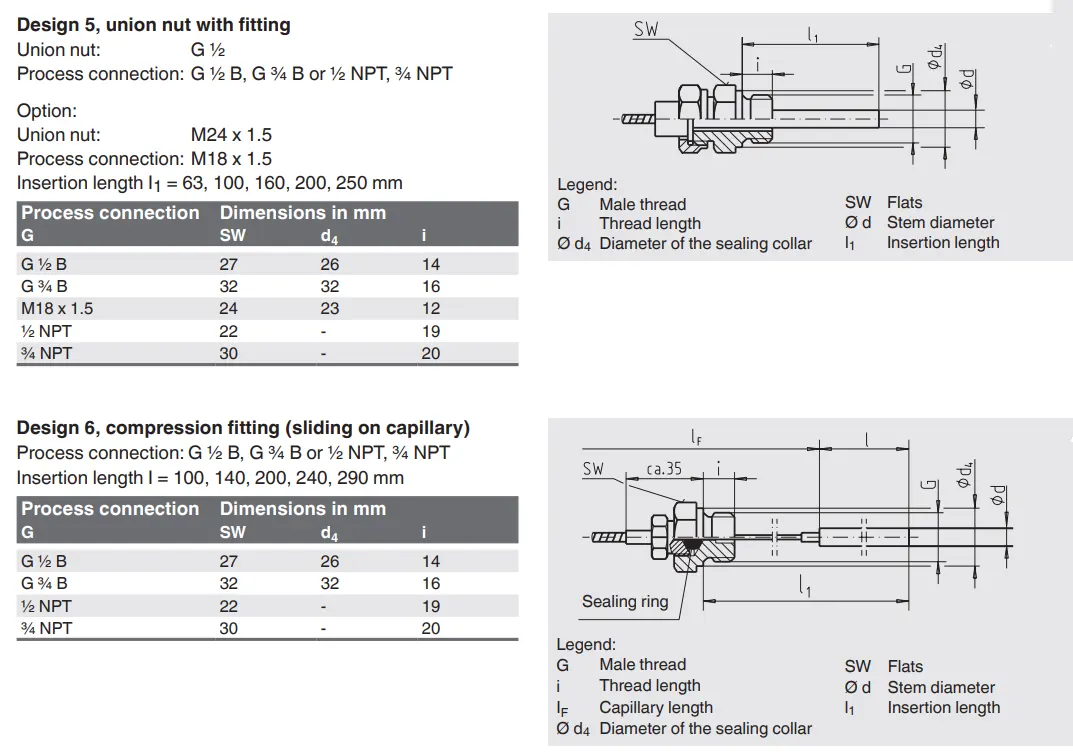

5, 피팅이 있는 유니온 너트

6,압축 피팅(모세관에서 슬라이딩)

단위(스케일 범위)

℃

옵션:

■ °F

■ °C/°F(이중 눈금)

■ °F/°C(이중 눈금)

프로세스 연결

■ 일반, 실 없음

■ G ½ B

■ ½ NPT

■ G ½ 암컷

■ ½ NPT 암놈

■ M20x1.5

■ M24 x 1.5 암놈

요청 시 기타

정확도 등급

2등급

줄기 직경

8mm, 스테인레스 스틸 316L

옵션

■ 6mm

■ 6.35mm

■ 8mm

■ 10mm

■ 12mm

요청 시 기타

케이스, 베젤 링

스테인레스 스틸 304

옵션:

스테인레스 스틸 316L

연결

스테인레스 스틸 316L

창문

악기 유리 : 100, 150

투명 플라스틱: 63

옵션:

적층 안전유리, 쪼개지지 않는 투명 플라스틱

다이얼

알루미늄 화이트, 블랙 레터링

바늘

알루미늄, 블랙

모세관 입구

뒤 또는 바닥

모세관

고객 사양에 따른 길이(최대 10m), Ø 2mm, 스테인리스 스틸 1.4571, 굽힘 반경 6mm 이상

스템에서 허용되는 작동 프레스

최대 25bar, 정적

진입 보호

IEC 60259/IEC 529에 따른 IP65

작동 조건

주위온도범위(케이스의 경우)

0 ... +40°C 최대 (요청 시 기타)

보관 온도 범위

액체 댐핑 없음                                       ■ -50 ... +70 °C

식품용 액체 댐핑 포함                     ■ -20 ... +60 °C

액체 댐핑 포함                                          ■ -50 ... +60 °C

눈금 범위(℃)

측정 범위(℃)

℃ 단위의 눈금 간격

-60 ... +40

-50 ... +30

1

-40 ... +60

-30 ... +50

1

-30 …+50

-20 …+40

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

0 ~ 60

10 ~ 50

1

0 ~ 80

10 ~70

1

0 ~ 100

10 ~ 90

1

0 ~ 120

10 ~ 110

2

0 ~ 160

20 ~ 140

2

0 ~ 200

20 ~ 180

2

0 ~ 250

30 ~ 220

5

0 ~ 300

30 ~ 270

10

0 ~ 400

50 ~ 350

10
