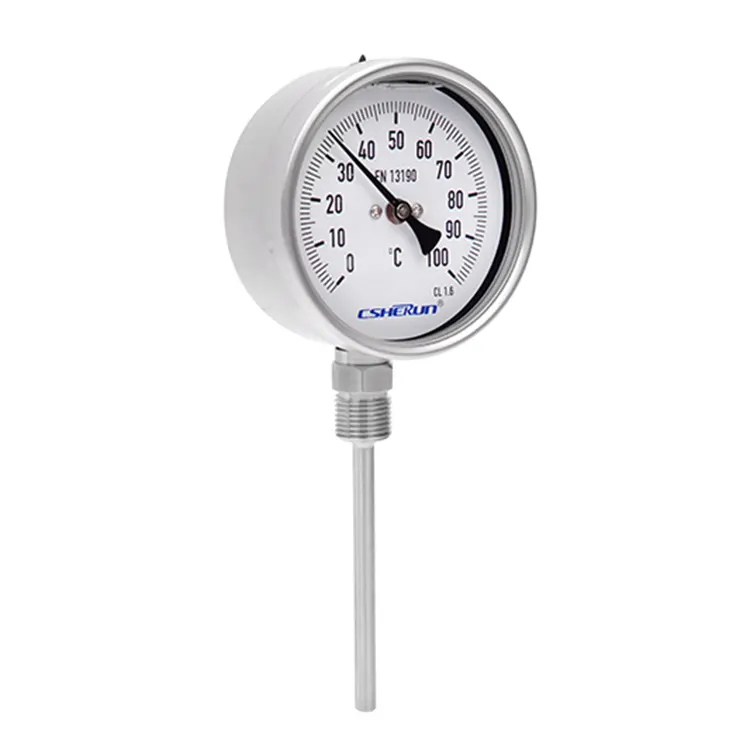

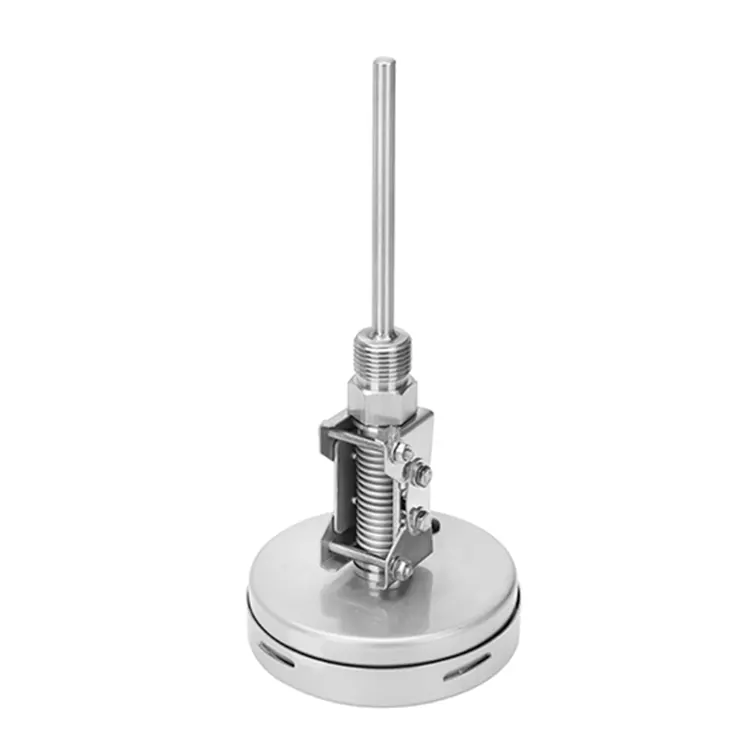

바이메탈 온도계 프로세스 버전

설계

EN13190

측정요소

바이메탈 코일

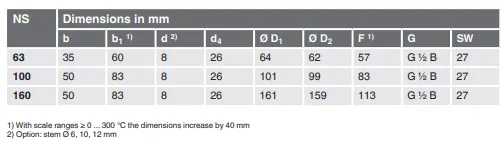

공칭 크기(mm)

63, 100, 160

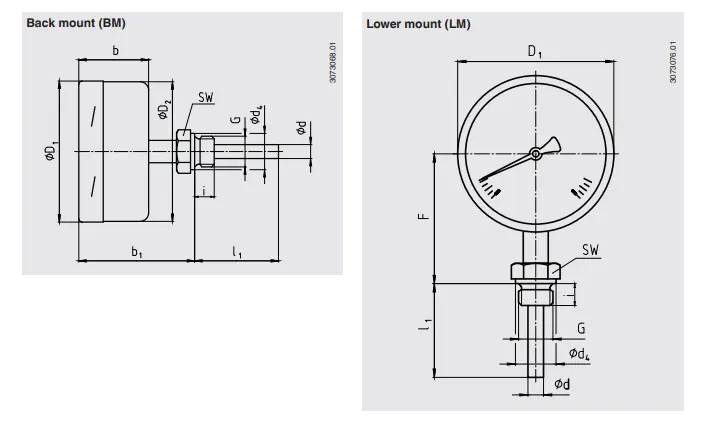

연결 디자인

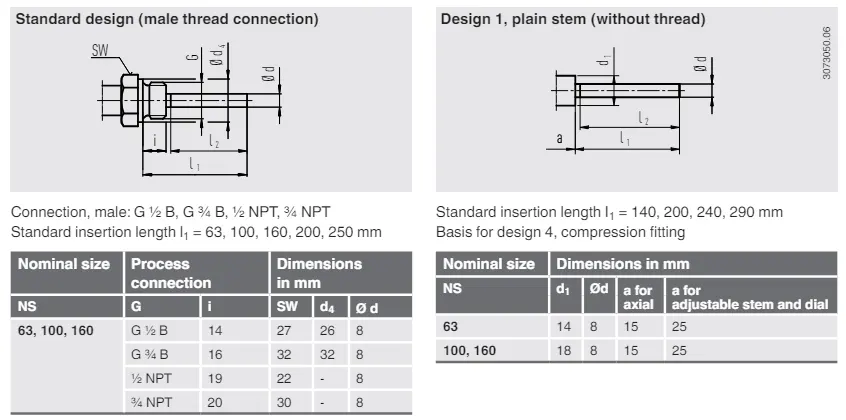

S, 표준(수나사 연결)

1, 일반 줄기(실 없음

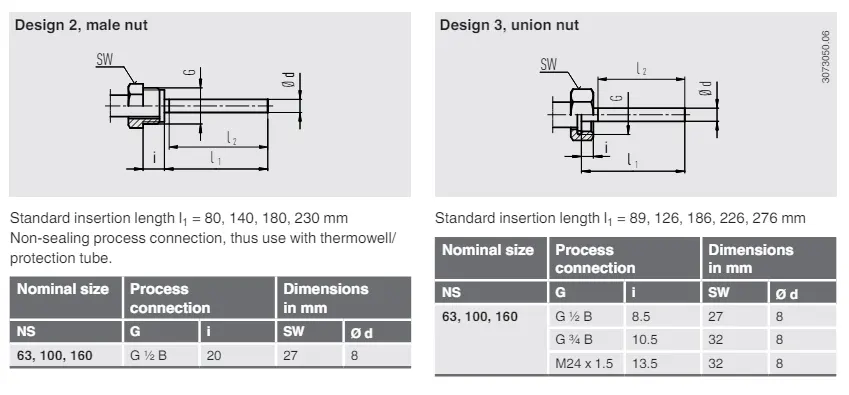

2, 수컷 너트

3, 유니온 너트

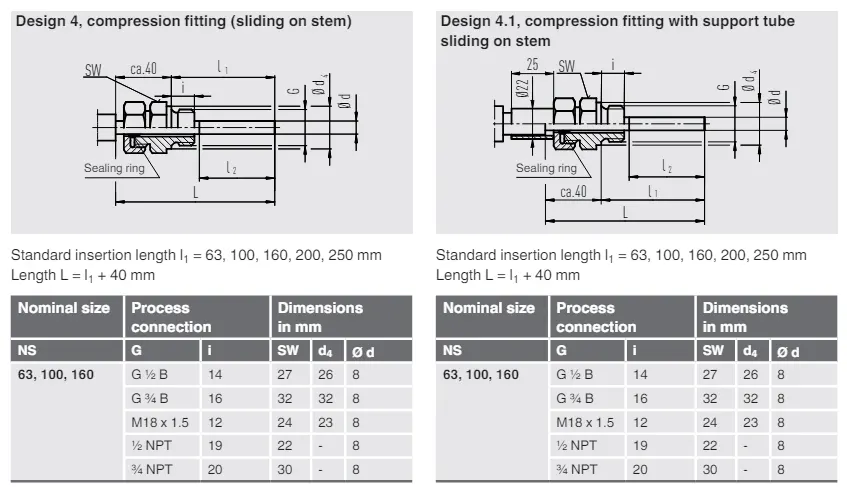

4, 압축 피팅(스템에서 슬라이딩)

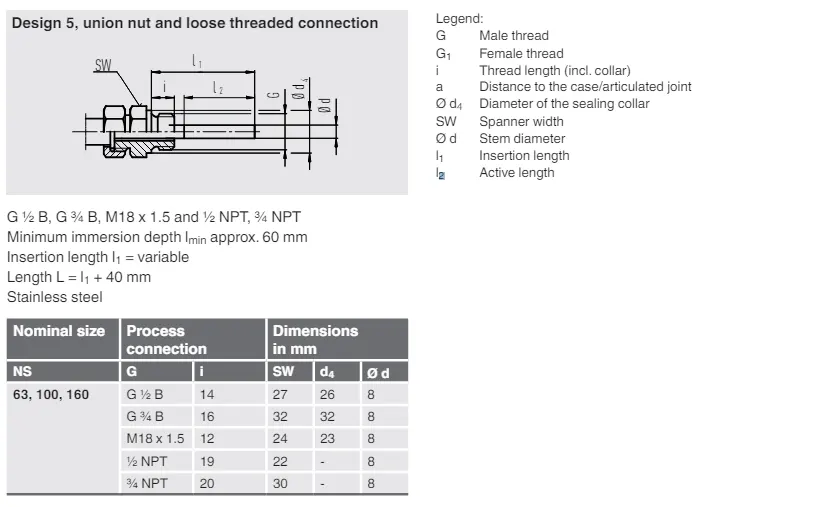

5, 유니온 너트 및 느슨한 나사산 연결

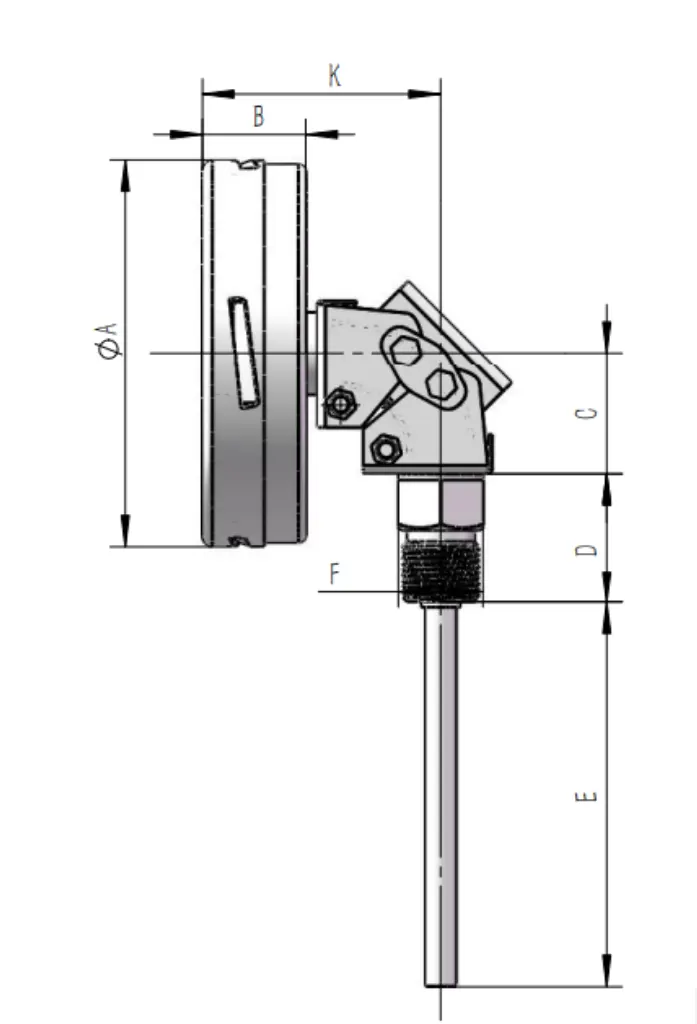

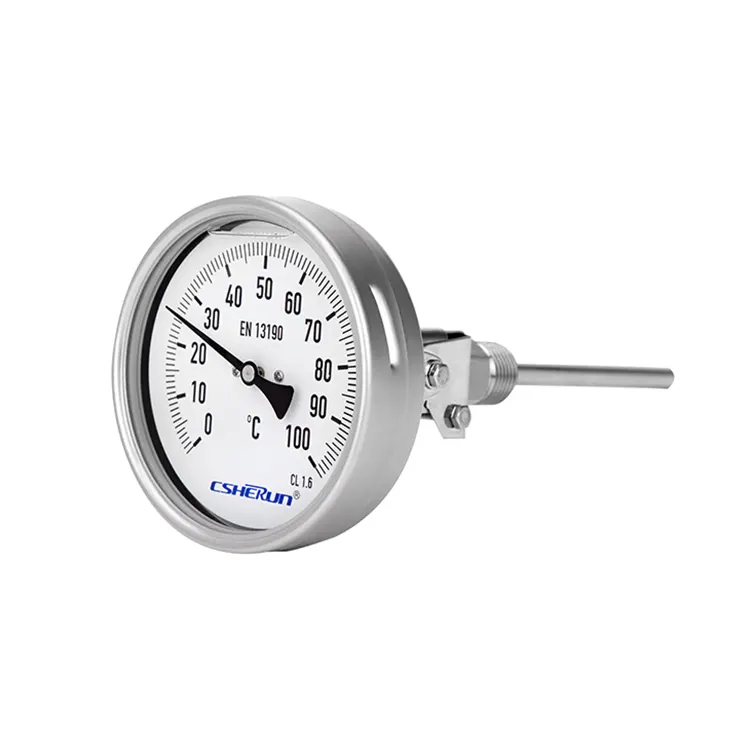

조절 가능한 스템 및 다이얼” 케이스 버전

90° 회전 및 360° 회전 가능

단위(스케일 범위)

℃

옵션:

■ °F

■ °C/°F(이중 눈금)

■ °F/°C(이중 눈금)

프로세스 연결

■ 일반, 실 없음

■ G ½ B

■ ½ NPT

■ G ½ 암컷

■ ½ NPT 암놈

■ M20x1.5

■ M24 x 1.5 암놈

요청 시 기타

정확성

EN13190에 따른 클래스 1

일하는 소리가 울렸다

연속 부하(1년)     계측 범위(EN13190)

짧은 시간(최대 24시간)       규모 범위(EN13190)

줄기 직경

6.35mm

옵션:

■ 6mm

■ 8mm

■ 10mm

■ 12mm

요청 시 기타

삽입 길이 L1

63 ... 1,000mm

최소/최대 길이는 측정 범위와 직경에 따라 다릅니다.

창문

악기 유리

NS 63: 폴리카보네이트 창

옵션:

적층 안전유리, 쪼개지지 않는 투명 플라스틱

영점 조정(옵션)

케이스 뒷면, 조절 가능한 스템과 다이얼 전용 외부

제동

없이

옵션:

글리세린/실리콘 오일 케이스 충전, 최대. 250°C(프로브에서)

젖은 재료

스템, 프로세스 연결   스테인레스 스틸 304SS

옵션:

스테인레스 스틸 316L

비습윤 재료

케이스, 총검 링

스테인레스 스틸 304SS (옵션: 스테인레스 스틸 316L)

다이얼

알루미늄 화이트, 블랙 레터링

바늘

알루미늄, 블랙

IEC/EN 60529에 따른 유입 보호

IP65

옵션:

■ IP66

■ IP67

허용 온도

주변 (경우에)

-40 ... +70 °C(충진액 포함/미포함)

옵션:

■ -50 ... +70°C

■ -70 ... +60°C

보관 및 운송

-50 ~ +70°C

스템의 허용 작동 압력

최대. 25bar, 정적

눈금 범위(℃)

측정 범위(℃)

℃ 단위의 눈금 간격

-40 ... +60

-30 ... +50

1

-40 ... +80

-30 ... +60

2

-40 ... +160

-30 ... +140

2

-30 …+50

-20 …+40

1

-30 …+70

-20 …+60

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

-20… +100

0… +80

2

-20… +120

0… +100

2

-20… +140

0… +120

2

-10… +50

0… 40

1

0 ~ 60

10 ~ 50

1

0 ~ 80

10 ~70

1

0 ~ 100

10 ~ 90

1

0 ~ 120

10 ~ 110

2

0 ~ 150

20 ~ 130

2

0 ~ 160

20 ~ 140

2

0 ~ 200

20 ~ 180

2

0 ~ 250

30 ~ 220

2

0 ~ 300

30 ~ 270

5

0 ~ 400

50 ~ 350

5

0 ~ 500

50 ~ 450

5

0 ~ 600

100 ~ 500

5
