황동 압력 게이지

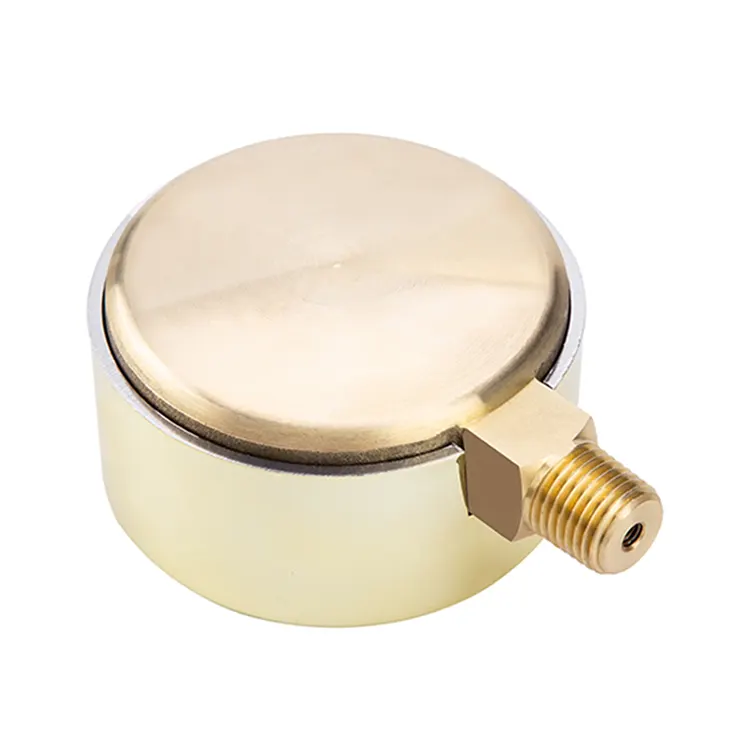

Model:B202.070(Back connection)

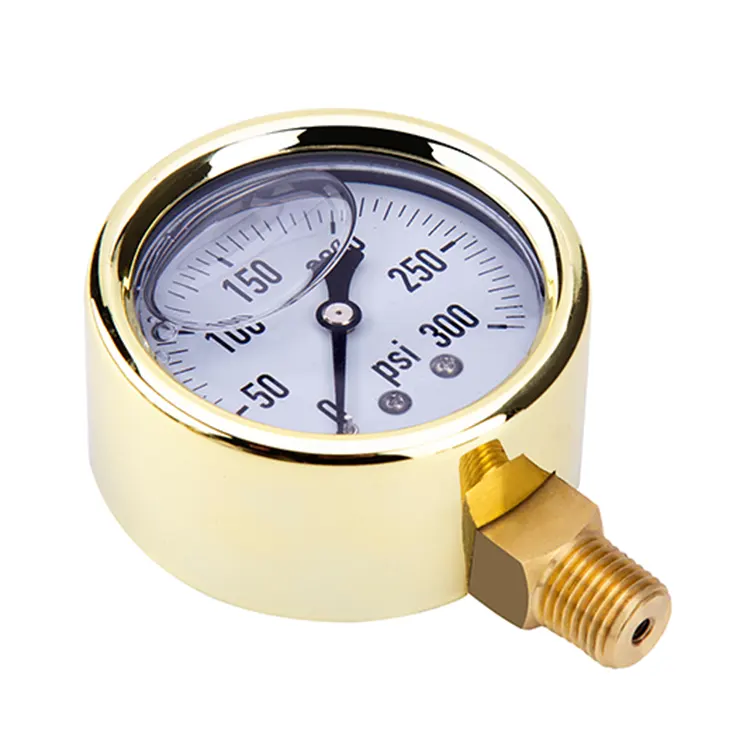

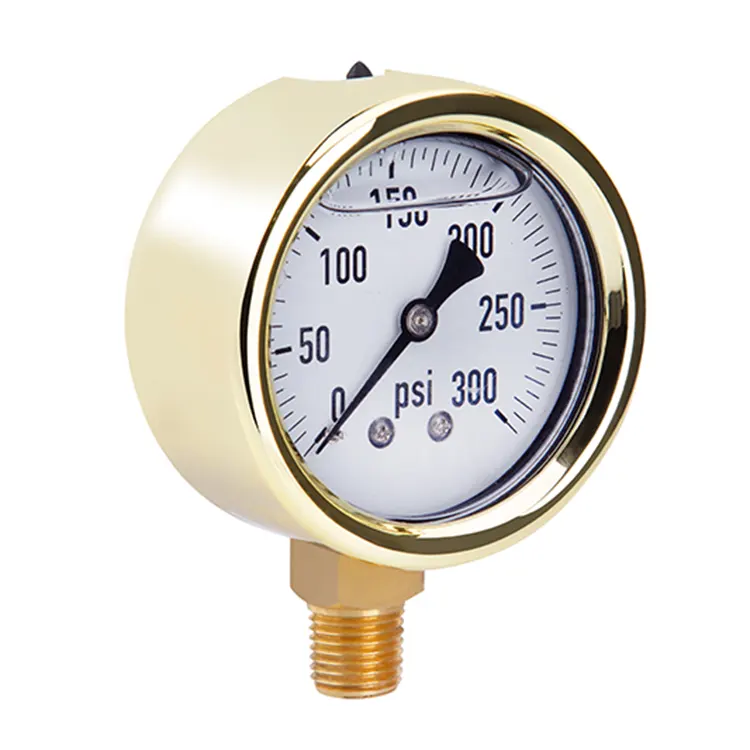

B202.030(Bottom connection)

중국의 CSHERUN 공장은 향상된 성능을 위해 액체 충진 기능을 갖춘 견고한 구리 합금 케이스에 정밀 부르동관이 들어 있는 황동 압력 게이지를 도매합니다. EN 837-1 표준을 충족하도록 설계된 이 제품은 탁월한 로드 사이클 안정성, 충격 저항 및 비교할 수 없는 내구성을 제공합니다. 스테인리스 스틸로 제작된 이 제품은 부식에 강하고 높은 동압 또는 진동 환경에 이상적이므로 광산, 유압 장치 및 조선에 적합합니다.

문의 보내기

제품 설명

중국에서 자랑스럽게 제조된 고급 황동 압력 게이지는 주로 가스 압력 측정에 사용되며, 특정 범위의 미세 압력 측정 및 과압 보호 기능을 제공합니다. 내구성이 뛰어난 구리 합금 재료로 제작된 중국 CSHRUN 황동 압력 게이지는 견고성과 정밀도가 돋보입니다.

높은 동적 압력 부하 또는 진동이 특징인 측정 위치를 위해 특별히 설계된 이 게이지는 점성이 높지 않거나 결정화되지 않은 기체 및 액체 매체를 처리하는 데 탁월하며 구리 합금 구성 요소를 부식시킬 위험이 없습니다. 다재다능함으로 인해 까다로운 조건에서도 신뢰성과 정확성이 중요한 광업, 유압 장치, 조선 분야의 다양한 응용 분야에 이상적인 솔루션입니다. 중국(CSHERUN) 황동 압력 게이지는 가장 까다로운 환경의 요구 사항을 충족하면서 정확한 판독값과 지속적인 성능을 보장합니다.

애플리케이션

높은 동적 압력 하중이나 진동이 있는 위치를 측정하는 경우

● 점성이 높지 않거나 결정성이 높지 않고 구리 합금 부품을 손상시키지 않는 기체 및 액체 매체용

● 광산업

● 유압

● 조선

설계	ASME B40.100 및 EN 837-1
크기	2½인치 및 4인치(63 및 100mm)
정확도 등급	2½”: 스팬의 ± 2/1/2%(ASME B40.100 등급 A) 4": 스팬의 ± 1%(ASME B40.100 등급 1A)
범위	진공/컴파운드 ~ 200psi 15psi ~ 15,000psi의 압력 또는 기타 동등한 압력 또는 진공 단위
작동 압력	2½”: 지속: 3/4 스케일 값 변동: 2/3 전체 범위 값 짧은 시간: 전체 범위 값 4인치: 지속: 전체 범위 값 변동: 0.9 x 전체 범위 값 짧은 시간: 1.3 x 전체 측정 값
작동 온도	주변: -20°C ~ +60°C(-4°F ~ +140°F) - 글리세린 충전 -40°F ~ +140°F(-40°C ~ +60°C) - 실리콘 충전 매체: 최대. +60°C(+140°F)
온도	온도가 기준 온도 20°C(68°F)에서 변경될 때 추가 오류가 발생합니다. 매 18°F(10°K) 상승 또는 하강마다 스팬의 ±0.4%입니다.
날씨 보호	내후성(NEMA 4X / IP 66)
압력 연결	소재: 구리 합금 하단 마운트(LM) 또는 중앙 후면 마운트(CBM) - 2½인치(63mm) 하부 마운트(LM) 또는 하부 후면 마운트(LBM) - 100mm(4인치) 1/4” NPT 또는 1/2” NPT는 렌치 플랫 영역으로 제한됩니다.
범블비 관	2½인치(63mm) < 870psi(60bar): C자형 구리 합금 2½인치(63mm) > 870psi(60bar): 나선형 구리 합금 100mm(4인치) < 70bar(1,000psi): C자형 구리 합금 100mm(4인치) > 70bar(1,000psi): 나선형 스테인리스 스틸
움직임	구리합금
다이얼	검정색 글자가 있는 흰색 알루미늄, 스톱 핀이 있는 2½”
바늘	블랙 알루미늄
사례	일체형 연결부와 환기 플러그가 있는 금도금 단조 황동
베젤 링	금도금 ABS 커버 링(2½”) 크롬 도금 황동 커버 링(4인치)
창문	Buna-N 개스킷이 포함된 아크릴
케이스 충전	글리세린 99.7%
