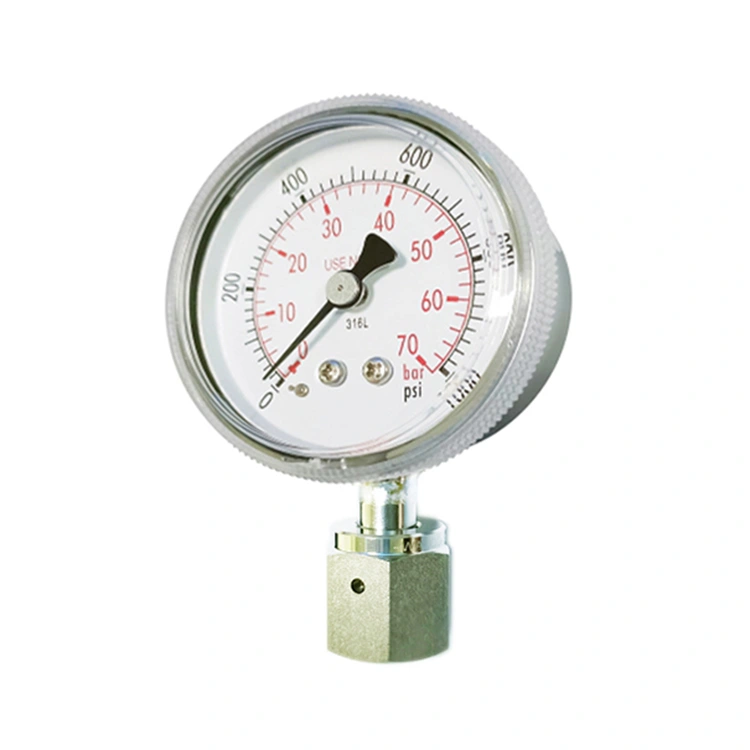

VCR 1/4 암컷 얼굴 씰 스위블

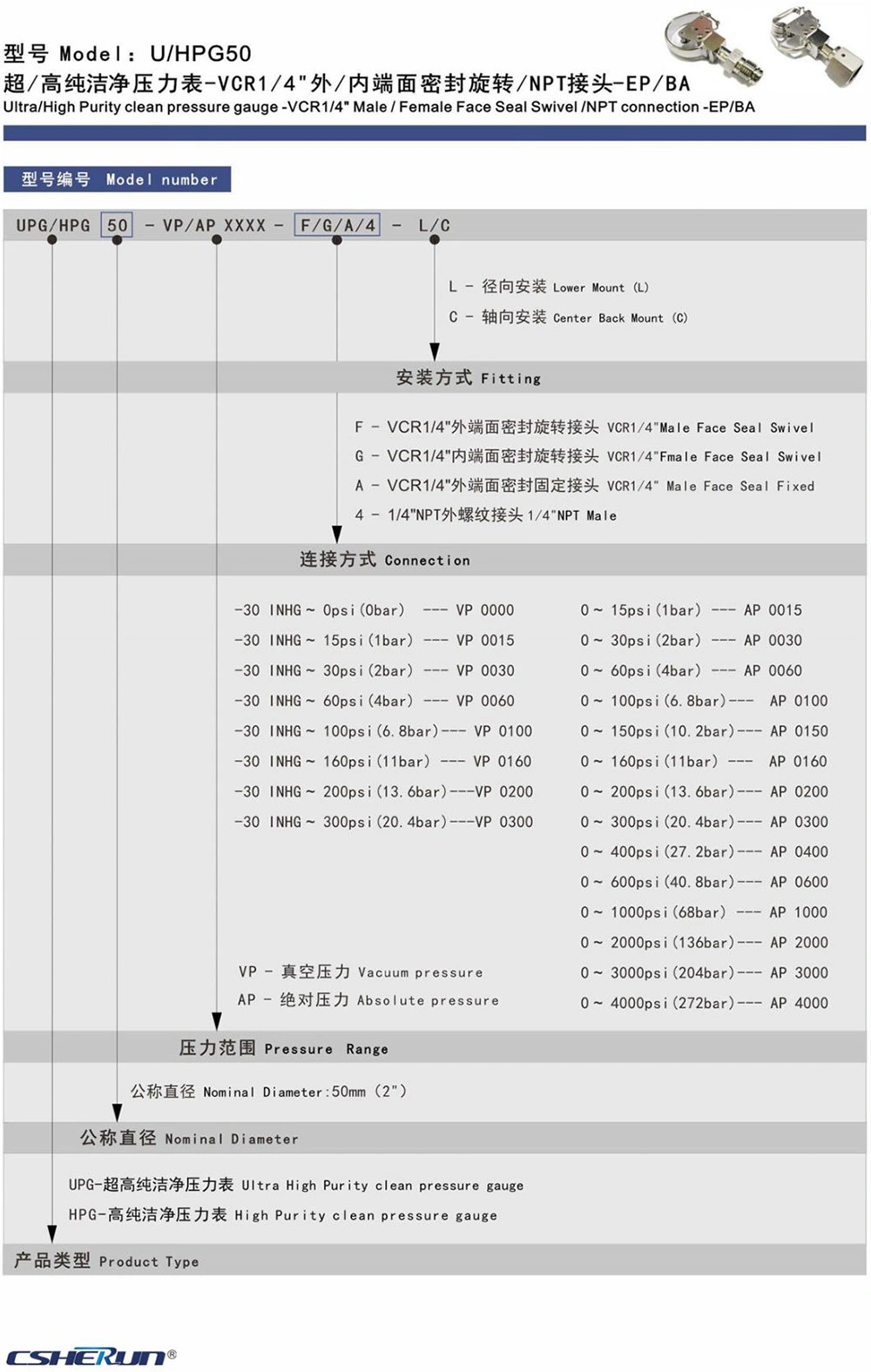

Model:UPG50-VP/AP-G-L/C

Csherun China Professional Manufacture로서 VCR 1/4 Female Face Seal Swivel을 제공하고 싶습니다. 그리고 우리는 당신에게 최고의 사후 판매 서비스와 적시 배송을 제공 할 것입니다. VCR 1/4 Female Face Seal Swivel을 소개합니다. 이 스위블은 여성 페이스 씰 설계를 자랑하며, 최고 수준의 순도와 무결성을 요구하는 응용 분야에서 필수적인 안전하고 누출 중심의 연결을 제공합니다.

문의 보내기

제품 설명

VCR 1/4 여성 얼굴 씰 스위블, 초고 순도 압력 게이지 (UPG, H- 압력), 모델 VCR1/4와 결합하면 시스템의 압력 수준을 모니터링 할 때 비교할 수없는 정밀도와 신뢰성을 얻습니다. UPG50-VP/AP-G-L/C 시리즈는 특정 요구에 맞는 다양한 옵션을 제공합니다. 진동 저항이 추가 된 글리세린으로 채워진 (g) 옵션을 사용하여 벤트 (VP) 또는 APPLUTE (AP) 압력 게이지를 선택하고 설치 및 단절을 쉽게 설치하기위한 LUER 잠금 (L) 연결 옵션을 선택하십시오. 또한 (C)로 표시된 초고 순도 환경과 호환되는 재료 중에서 선택하십시오.

함께 VCR 1/4 암페어 페이스 씰 스위블 및 UPG50-VP/AP-G-L/C 압력 게이지는 반도체 제조, 제약 생산 및 그 너머와 같은 최대한의 순도와 정밀도가 필요한 산업에 강력하고 신뢰할 수있는 솔루션을 형성합니다. 매우 높은 순도 시스템에 대한 전문 지식을 신뢰하여 품질, 혁신 및 신뢰성으로 귀하의 요구를 충족시키는 솔루션을 제공하십시오.

응용 프로그램

● 모든 부품은 초음파로 처리됩니다 정제 된 물

● 용접은 산소가없는 상태에서 수행됩니다 고순도 아르곤 가스에 의해 보호 된 진공 챔버

● 제품은 엄격한 압력을 통과했습니다 기름 압축 테스트, 최대 1x10-9pa · m³/s

● 고순도 가스에 적합합니다 반도체, 전자, 의료, 생명 공학에 사용되는 분포 시스템 및 제약 산업

명세서

공칭 직경 (MM)	50
압력 범위	항목 번호 ： 66007 --- 0-1000 ~ 4000psi
변위 (mm)	1.1 ~ 1.4
정확성 (%)	ASME 40.100-2013 Gradea
가스 경로 수면 마감	<10 ra µin (내부)
청결	IEST-STD-CC1246 레벨 100 R1 (ASME B40. 100 레벨 IV 초과)
로드 용량	안정 : 75% Fs 변동 압력 : 66% fs 짧은 시간 : 100% Fs
작업 환경	주변 온도 : -40 ° C ~ 65 ° C 중간 최대. :+100 ° C 상대 습도 : 50%
온도 영향	기준 온도 (20 ° C) 위와 아래 온도에서의 정확도는 전체 스케일의 10 ° C 당 대략 ± 0.4%로 영향을받습니다.

표준 디자인

연결	VCR1/4 "FMALE FACE SEAL SWIVEL 316L SS VCR 튜브 및 피팅 316L var ss (semi f20 uhp) (요청시 제공)

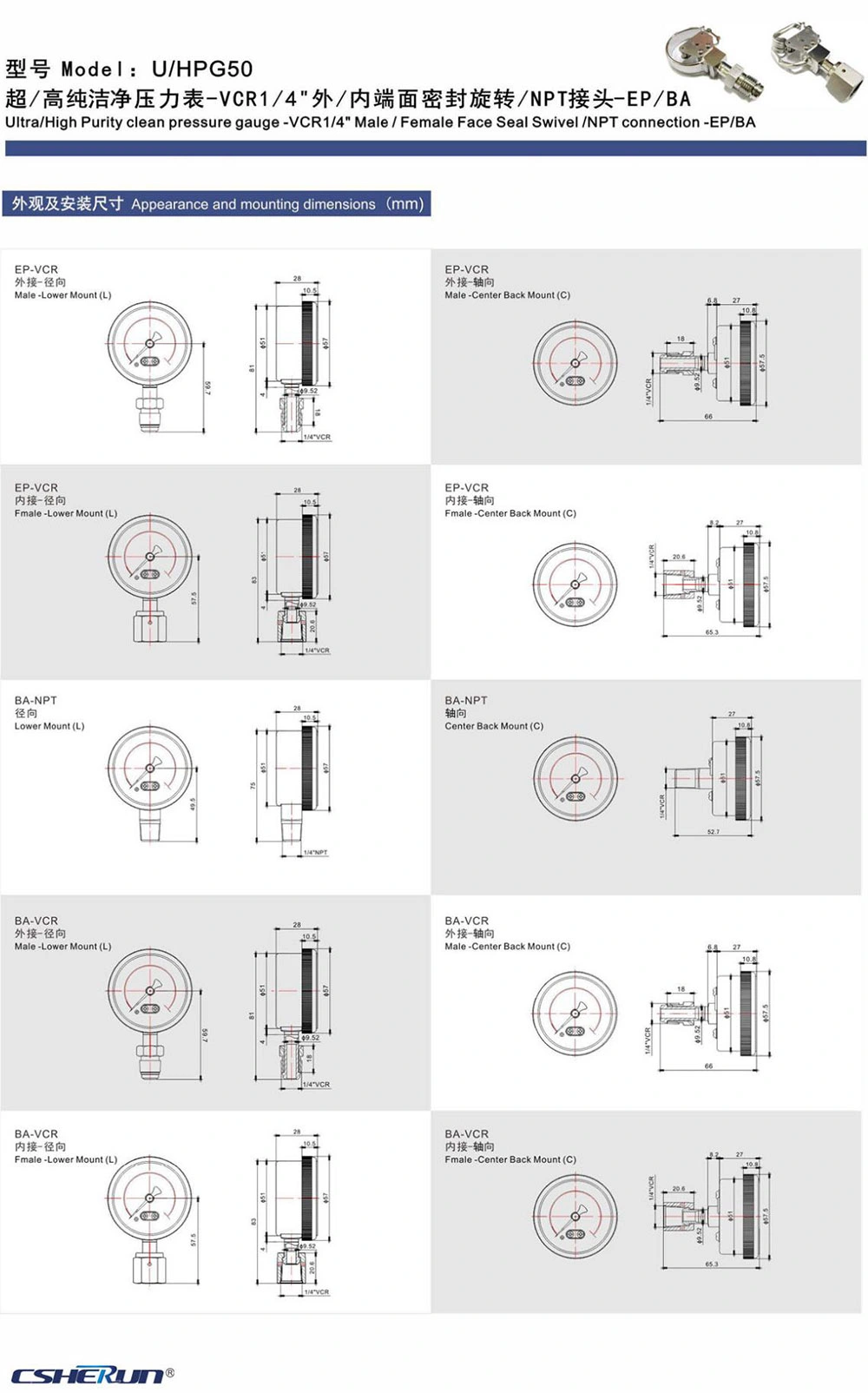

입어 보기	하단 마운트 (L) 센터 백 마운트 (C)
측정 요소	모세관 : AISI 316L VM SS 운동 : 304 SS
다이얼	알류미늄
바늘	알류미늄
사례	304 SS (전해 연마)
창문	폴리 카보네이트 (PC)
