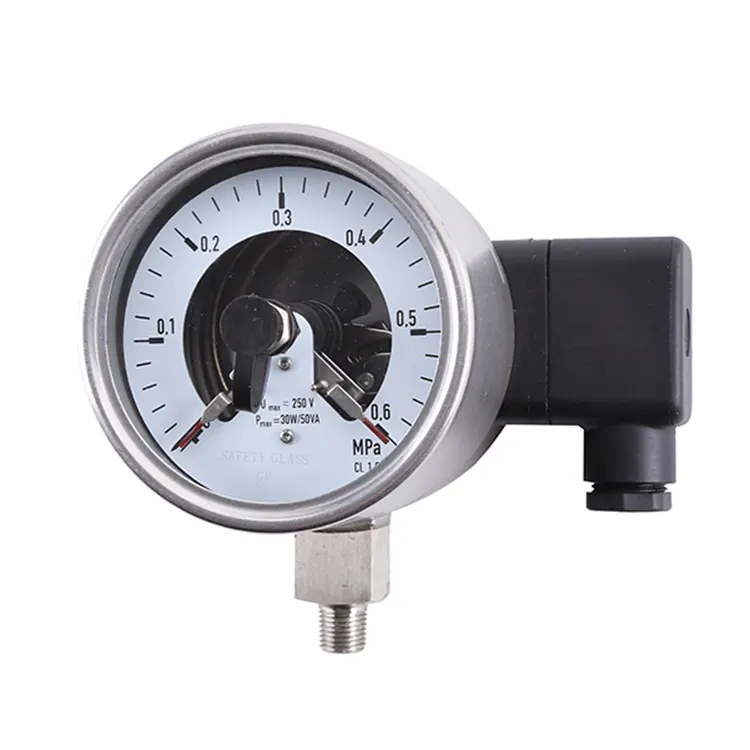

스위치 접점이 있는 부르동관 압력 게이지

Model:EC02.010 (bottom connection）
EC02.030 (bottom with case filling）
EC02.050 (back connection）
EC02.070 (back with case filling）

중국 CSHERUN에서 생산한 스위치 접점이 있는 부르동관 압력 게이지는 부르동관 압력 게이지 시리즈 제품에 속하며 스테인리스 스틸 쉘 재질과 NS 100 및 160의 두 가지 사양을 갖추고 있습니다. 스위치 접점이 있는 부르동관 압력 게이지는 최대 기기당 4개의 스위치 접점, 위험 지역용 유도 접점이 있는 기기 및 PLC 애플리케이션용 접점이 있는 기기.

문의 보내기

제품 설명

스위치 접점이 있는 맞춤형 부르동관 압력 게이지를 당사에서 구매하시면 안심하실 수 있습니다. 우리는 당신과의 협력을 기대하고 있습니다. 더 알고 싶으시면 지금 저희에게 문의하실 수 있습니다. 시간 내에 답변해 드리겠습니다! 중국에서 제조된 최첨단 부르동관 압력 게이지(스위치 접점 포함)는 주로 가스 압력 측정에 사용되며 미세 압력 측정 및 특정 범위의 과압 보호 기능을 제공합니다. 내구성이 뛰어난 스테인리스 스틸 케이스로 제작된 이 게이지는 견고성과 수명을 보장합니다.

스위치 접점이 있는 부르동관 압력 게이지는 기기당 최대 4개의 스위치 접점을 자랑하므로 다양한 응용 분야에 사용할 수 있습니다. 또한 높은 동압 하중이나 진동을 견딜 수 있도록 케이스 충진도 가능합니다. 특수 버전에는 위험 지역에 적합한 유도 접점이 있는 계측기, PLC 애플리케이션에 맞게 맞춤화된 접점이 포함되며 EN 837 표준에 따라 안전 버전 S3에서 선택적으로 사용할 수 있습니다.

응용

● 산업 공정의 제어 및 규제

● 플랜트 모니터링 및 회로 전환

● 점성이 높지 않거나 결정성이 높지 않은 공격적인 기체 및 액체 매체에 적합하며 공격적인 환경에서도 사용 가능

● 화학산업, 석유화학산업, 발전소, 광업, 육상/해양, 환경기술, 기계제작 및 일반플랜트 건설

특별한 기능

● 기기당 최대 4개의 스위치 접점

● 높은 동적 압력 부하 또는 진동을 위한 케이스 충전으로도 사용 가능 위험 지역에서 사용하기 위한 유도 접점이 있는 기기

● PLC 애플리케이션용 접점이 있는 기기

● EN 837에 따른 안전 버전 S3에서 옵션으로 사용 가능한 기기

설명

설계	16085에서
공칭 크기(mm)	100, 160
정확성	1.0
스케일 범위	0…0.6MPa ~ 0…160MPa 다른 단위(예: psi, kPa) 사용 가능 또는 기타 모든 동등한 진공 또는 결합된 압력 및 진공 범위
압력 제한	꾸준한: 전체 규모 값 변동: 0.9 x 전체 범위 값 짧은 시간: 1.3 x 전체 스케일 값
허용온도	주변 온도: -20 ~ +60°C 중간: 최대 +200°C[+392°F] 채워지지 않은 악기로 최대 +100°C[+212°F] 가득 찬 악기들로
온도 효과	측정 시스템의 온도가 기준 온도(+20 °C)에서 벗어날 때: 최대. 풀 스케일 값의 ±0.4%/10K
IEC/EN 60529에 따른 유입 보호	IP65
프로세스 연결	SS316L ■ G ½ B ■ ½ NPT ■ M20x1.5 요청 시 기타

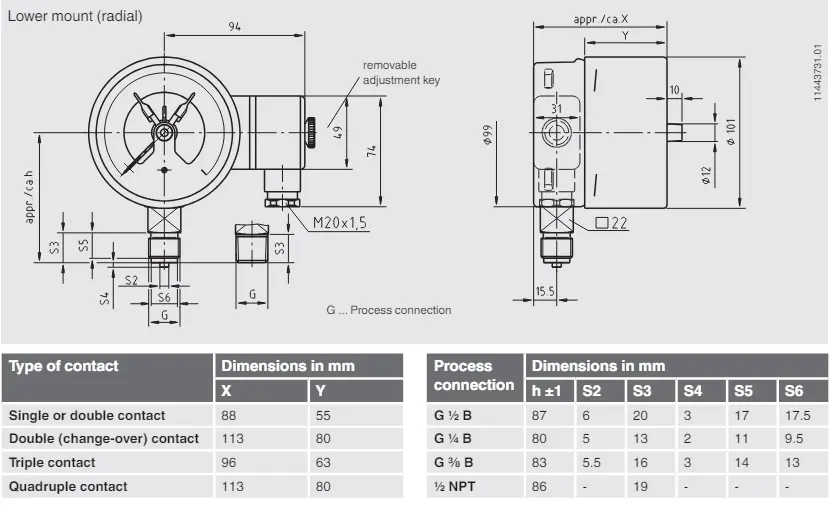

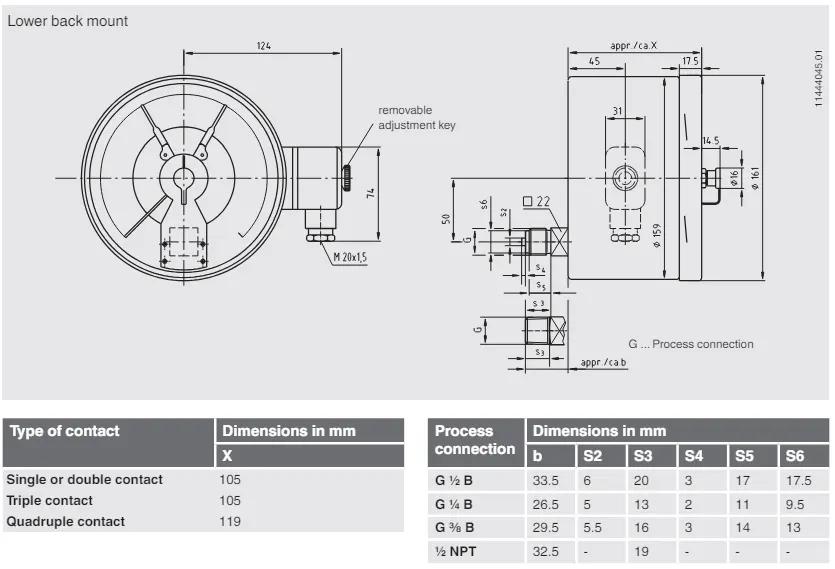

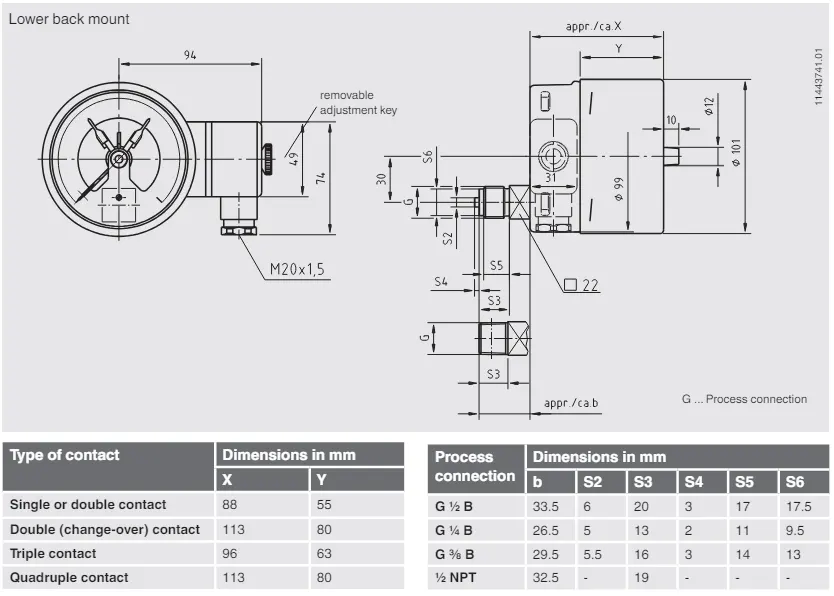

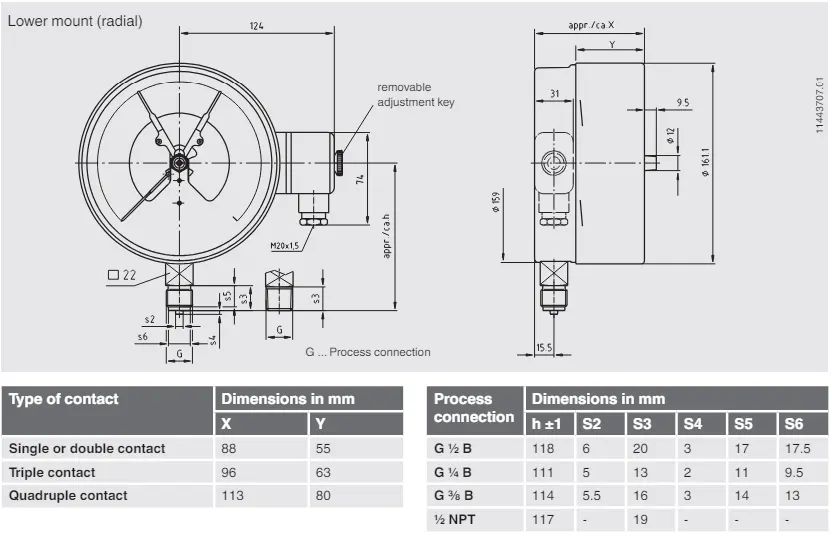

연결 위치	■ 하부 마운트(방사형) ■ 하단 후면 마운트
사례	스테인레스 스틸
압력 요소	스테인레스 스틸 316L C형 또는 나선형 유형
움직임	스테인레스 스틸
다이얼	알류미늄
포인터 설정	알루미늄, 빨간색
창문	적층안전유리

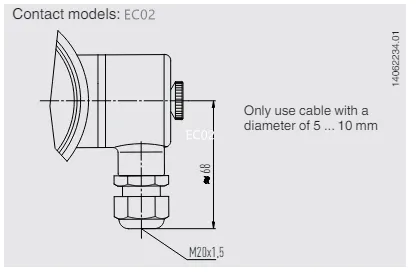

전기 연결	케이블 소켓 PA 6, 검정색 VDE 0110 절연 그룹 C/250V에 따라 케이블 글랜드 M20 x 1.5 스트레인 릴리프 도체 단면적 2.5 mm²용 나사 단자 6개 + PE 요청 시 기타

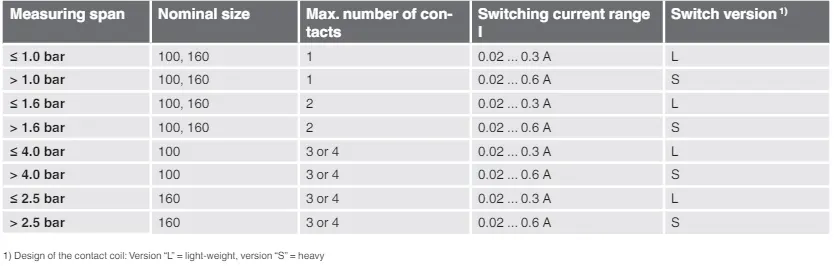

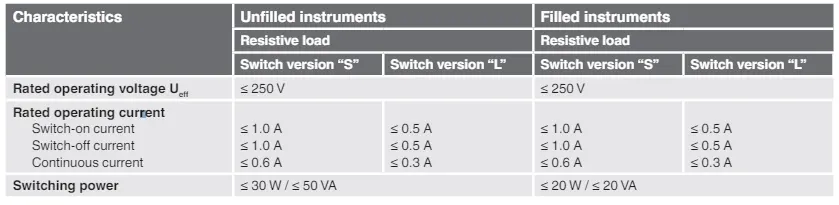

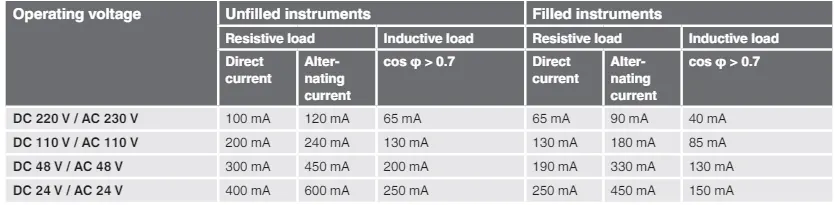

연락처 전환	자기 스냅액션 접점 모델 EC02 ■ 제어 장치 및 전원 공급 장치가 필요하지 않습니다. ■ 최대 250V, 1A의 직접 전환 ■ 측정기당 최대 4개의 스위치 접점
