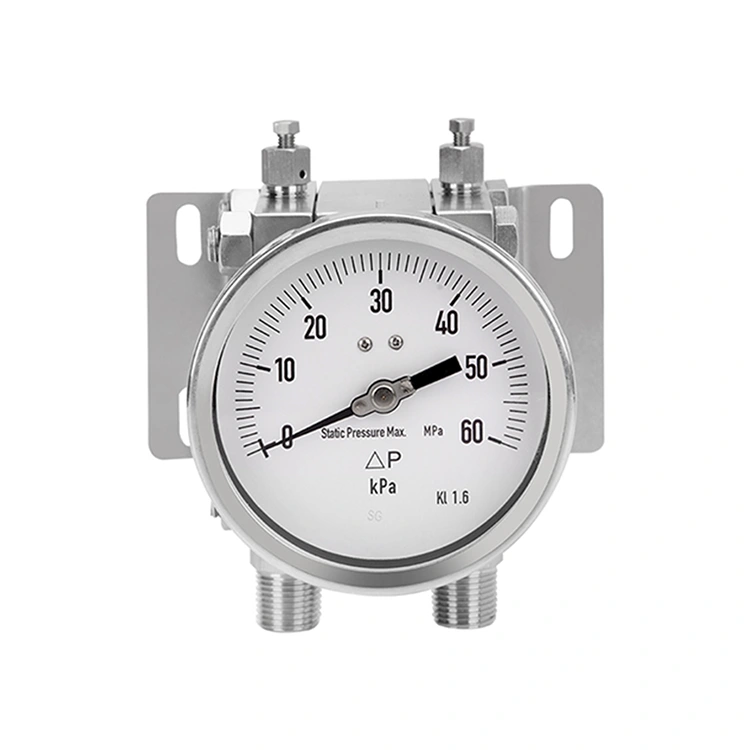

모든 금속 미디어 챔버

Model:DP73

공정 산업의 엄격한 요구 사항을 충족하도록 특별히 설계된 All Metal Media Chamber 차압 게이지를 소개합니다. 모델 DP73은 가장 까다로운 환경에서도 내구성과 신뢰성을 보장하는 견고한 전체 금속 구조를 갖추고 있습니다. All Metal Media Chamber를 구입해 주셔서 감사합니다. 고객의 모든 요청은 24시간 이내에 답변됩니다.

문의 보내기

제품 설명

All Metal Media Chamber는 부식 및 고압 조건에 대한 탁월한 저항성을 제공하므로 광범위한 공정 응용 분야에 이상적입니다. 차압 게이지는 두 지점 사이의 압력 차이를 정확하게 측정하여 공정 제어 및 모니터링에 중요한 정확한 판독값을 제공합니다.

모델 DP73을 사용하면 공정 산업의 높은 기준을 충족하는 다재다능하고 안정적인 솔루션을 얻을 수 있습니다. 전체 금속 구조는 오래 지속되는 성능을 보장하며, 정밀 측정 기능은 최적의 공정 조건을 유지하는 데 필요한 정확성을 제공합니다.

화학, 석유화학, 제약 또는 식품 및 음료 산업에 관계없이 당사의 모든 금속 매체 챔버 차압 게이지(모델 DP73)는 공정 제어 및 모니터링을 위한 신뢰할 수 있는 파트너입니다. 귀하의 공정 응용 분야에서 품질, 신뢰성 및 정밀도를 보장하는 당사를 믿으십시오.

애플리케이션

● 점성이 높지 않거나 결정성이 높지 않은 공격적인 기체 및 액체 매체에 적합하며 공격적인 환경에서도 사용 가능

● 펌프 모니터링 및 제어

● 필터 모니터링

● 폐쇄된 용기의 레벨 측정

특별한 기능

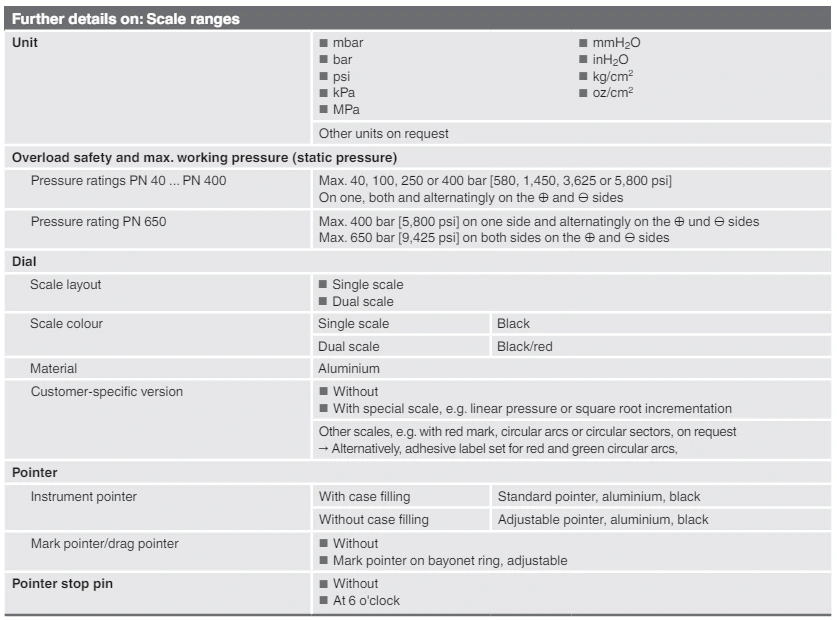

● 차압 측정 범위: -1 ~ +30bar[-14.5 ~ 435psi] ~ 0 ~ 40bar[0 ~ 580psi]

● 높은 작동 압력(정압) 및 높은 과부하 안전성, 40bar[580psi], 100bar[1,450psi], 250bar[3,625psi], 400bar[5,800psi] 및 650bar[9,425psi] 선택 가능

● 측정 챔버의 변속기 오일은 압력 변화율이 크게 변하는 경우 표시기를 약화시킵니다.

● 모델 DP73M: 모넬 버전

기능성

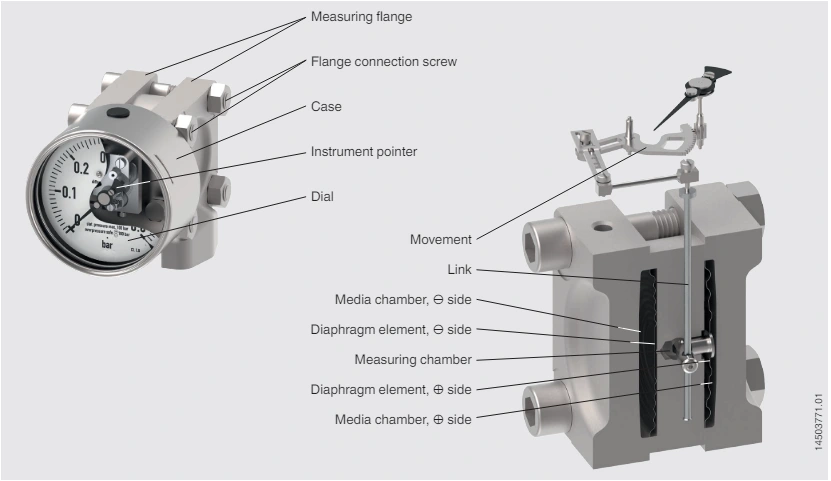

설계 및 작동 원리

■ 압력 p1과 p2는 측정 챔버의 ⊕ 및 ⊖ 측면에 작용합니다.

■ 미디어 챔버는 각각 하나의 다이어프램 요소에 의해 변속기 유체로 채워진 측정 챔버와 분리됩니다.

■ ⊕측과 ⊖측의 압력차는 ⊕측의 다이어프램을 편향시키고 변속기 오일을 변위시킵니다.

■ 편향은 링크를 통해 무브먼트로 전달됩니다.

■ 움직임은 편향을 포인터 회전으로 변환합니다. 과부하 안전 다이어프램 요소를 위한 금속 시트가 있는 하중 테이크업 지점을 통해 기기는 PN 40 ... PN 650(40 ... 650 bar [580 ... 9,425 psi] 압력 등급의 극도로 높은 작동 압력을 견딜 수 있습니다. ).

명세서

기준

설계	EN837-3 다이어프램 및 캡슐 압력 게이지, 치수, 계측, 요구 사항 및 테스트 16003부터 차압용 압력 측정기
호칭 크기(mm)	100，160
창문	적층안전유리
연결 위치	하부 마운트(방사형) 요청 시 다른 연결 위치
사례	설계 EN 837-1에 따른 안전 수준 "S1": 블로우아웃 장치 포함 재료 스테인레스 스틸 1.4404(316L) 스테인레스 스틸 1.4571(316Ti)
케이스 충전	■ 없음 ■ 글리세린-물 혼합물 ■ 실리콘 오일 케이스에 보상 밸브를 채워 케이스를 배출하는 기구입니다.
미디어 챔버의 환기	스팬 ≤ 0.25bar[3.63psi] 환기 장치 포함 스팬 > 0.25bar[3.63psi] ■ 없음 ■ 통풍 기능 있음
움직임	스테인레스 스틸
측정요소	측정 요소 유형 변속기 오일이 포함된 다이어프램 요소 2개
재료	다이어프램 요소 스팬 ≤ 0.25bar[3.63psi] ■ 스테인리스 316L ■ 하스텔로이 C276 스팬 > 0.25bar[3.63psi] ■ 스테인레스 스틸 316L / NiCr 합금(인코넬) ■ 하스텔로이 C276
정확도 사양	정확도 등급 ■ 1.6 ■ 2.5 ■ 1.0(적용 테스트 필요)
영점 설정	케이스 충전 장치가 있는 기기 ■ 없음 ■ 외부설정 케이스 충전이 없는 기기 ■ 없음 ■ 조정 가능한 포인터를 통한 설정
정압의 영향	눈금 범위 및 압력 등급에 따라 다름
온도 오류	측정 시스템의 기준 조건과의 편차: 전체 범위 값의 10°C당 ≤ ±0.5%[18°F당 ±0.5%]
기준조건	주변 온도 +20°C[+68°F]

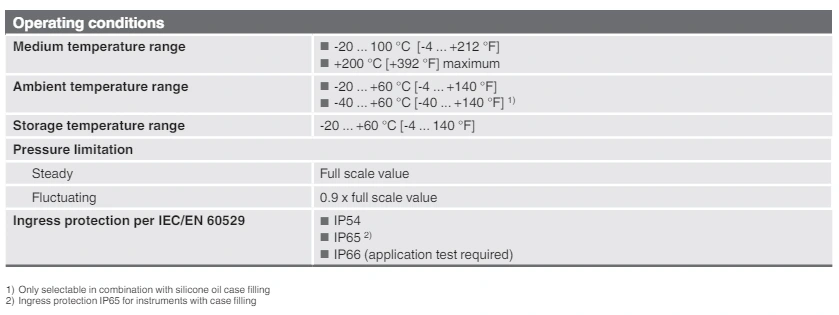

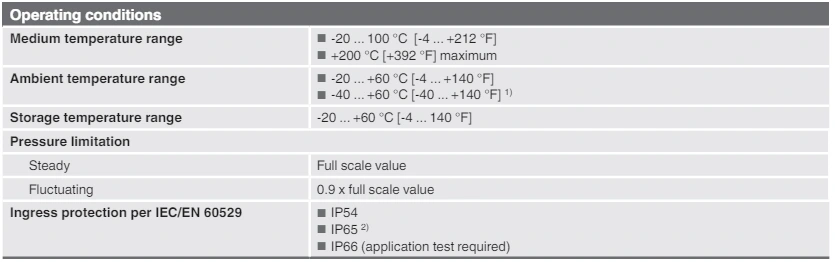

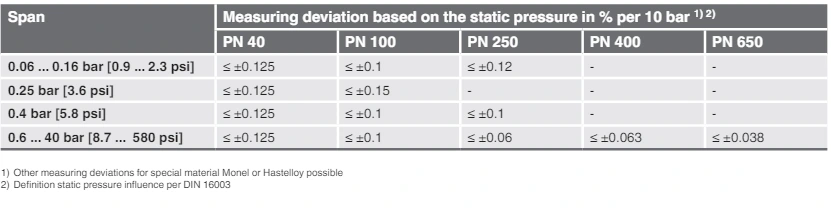

정압 영향

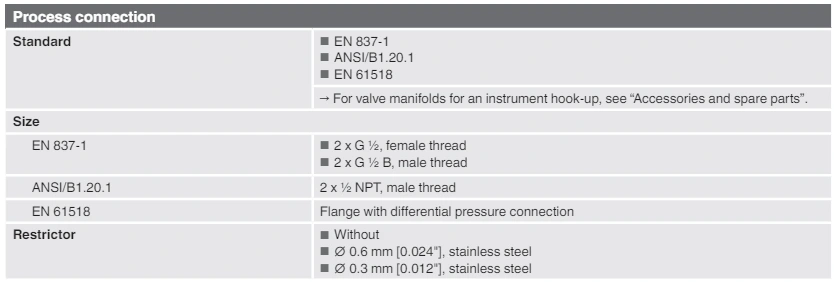

요청 시 기타 프로세스 연결

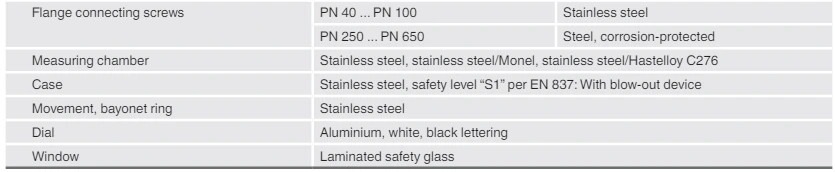

재료	프로세스 연결이 있는 측정 플랜지 ■ 스테인리스 316L ■ 하스텔로이 C276
씰링	FPM/FKM
미디어 챔버의 환기	■ 스테인리스 316L ■ 하스텔로이 C276
다이어프램 요소	■ 스테인리스 316L ■ 하스텔로이 C276
